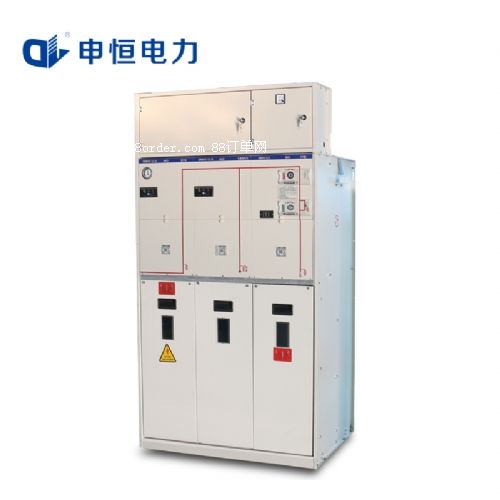

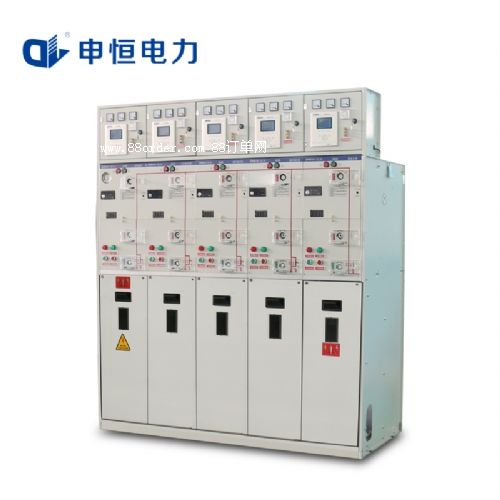

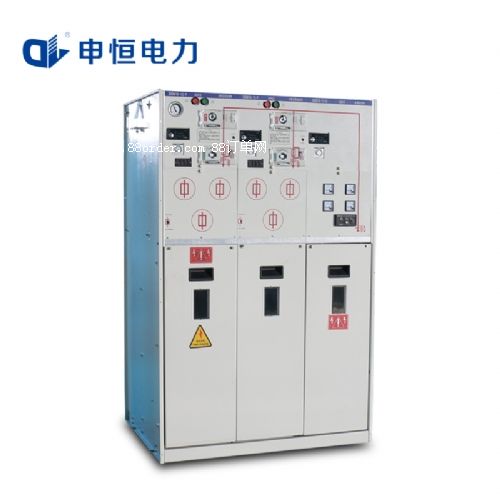

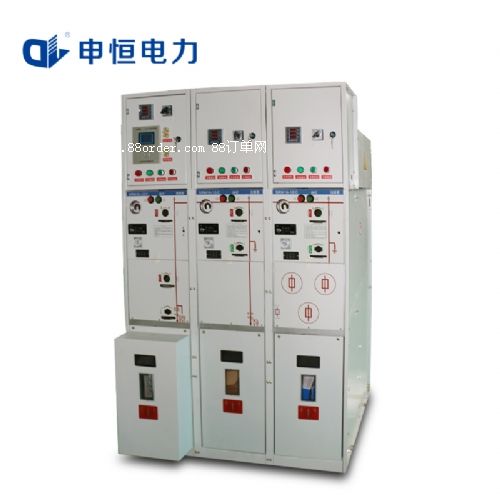

srm16-12-sf6共箱式全絕緣充氣柜

一、產品描述

srm16-12全絕緣充氣環網柜是一個完全密封的系統，其所有帶電部件以及開關封閉在一個不銹鋼的殼體內。整個開關裝置不受外部環境的影響，從而以確保運行的可靠性及人身安全，并實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線完全絕緣和屏蔽，確保了可靠性和安全性。srm16-12全絕緣充氣環網柜同時可以提供工廠化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。

遵循iec60694標準，對于有別于正常操作的條件下的特殊運行條件，制造商和最終用戶必須取得一致。如果涉及特殊惡劣的運行環境，則必須向制造商和供應商咨詢。當電氣設備安裝在海拔高度為2500米以上時，需特別注明，以便制造時對壓力進行調整。

二、產品型號及含義

srm16-12

回路方案

電壓等級

設計序號

共箱式充氣環網柜

三、正常使用環境條件

海拔高度：≤2000m

環境溫度：-45°c~+45°c

相對濕度：日平均≤95％，月平均≤90％

周圍空氣應不受腐蝕、水蒸氣等明顯污染

無經常性的劇烈運動

四、開關柜的特點及主要結構

所有高壓帶電部分位于不銹鋼殼體內，箱殼為不銹鋼密封焊接，防護等級為ip67可安裝于潮濕、多沙多塵、鹽污、礦山、箱式變電站和任何由于空氣污染易引發表面污染的場所，而不必采取特別的預防措施。無需母線清掃和防小動物。即使是熔斷器小室也具有ip67的防護等級。擴展母線為完全絕緣和屏蔽的，以保證不受外部環境變化的影響，并且實現免維護。

產品特性

結構圖負荷開關分合指示負荷開關分合操作孔接地開關分合操作孔接地開關分合指示熔斷器室電纜倉室斷路器分合指示斷路器分閘旋鈕斷路器合閘旋鈕儲能指示負荷開關合分操作孔隔離開關分合指示隔離開關合分操作孔接地開關分合指示接地開關合分操作孔尺寸圖

abc1回路3902503902回路7406007403回路109095010904回路1440130014405回路1760165017906回路214020002140

技術參數

浸水試驗

水下試壓0.3bar，12kv24h

防護等級

帶電體密封 ip67

熔斷器筒  ip67

開關柜外殼  ip3x

母線

開關柜內接地母線    150mm2cu

封閉絕緣筒厚度     12.0mm

封閉母線直徑      25.0mm
