一、產品概述

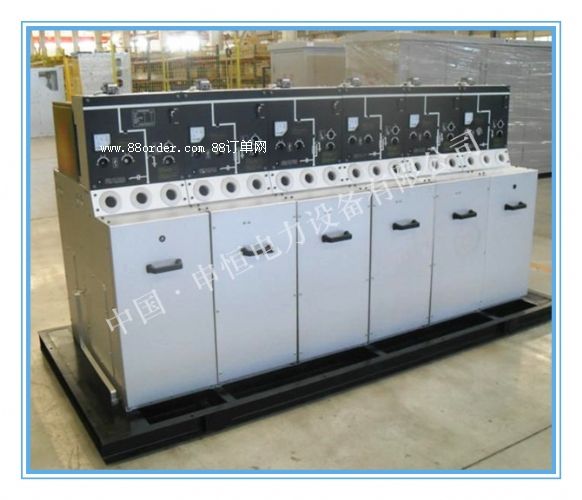

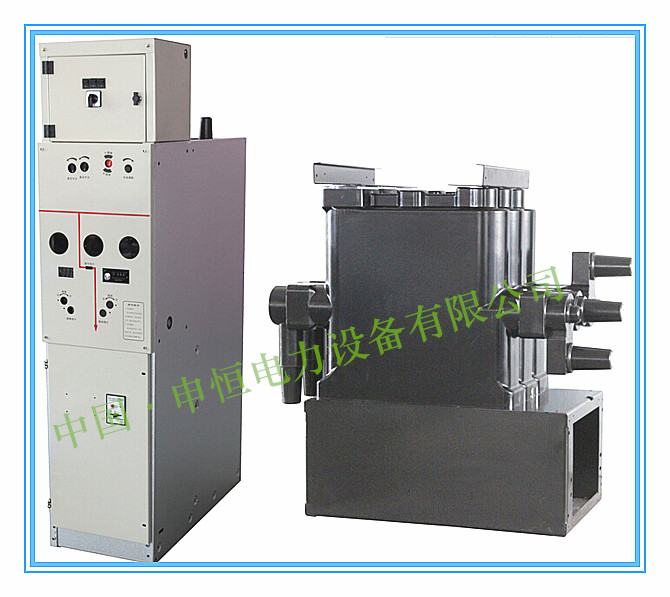

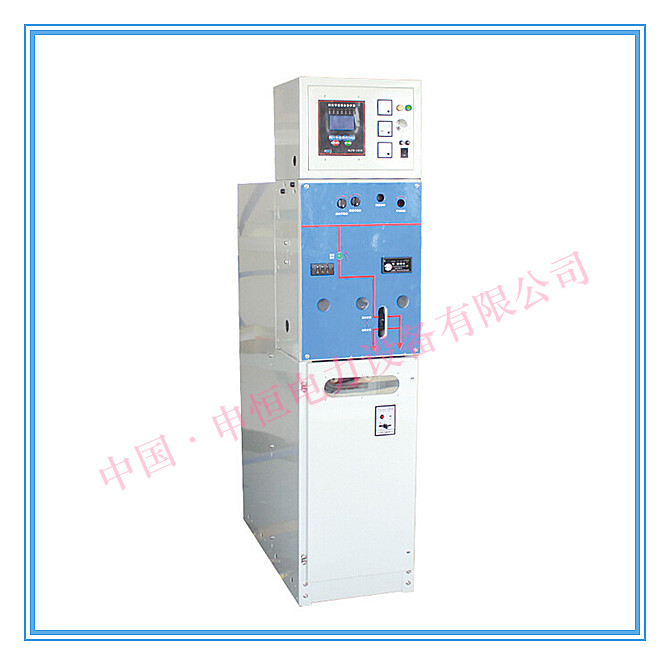

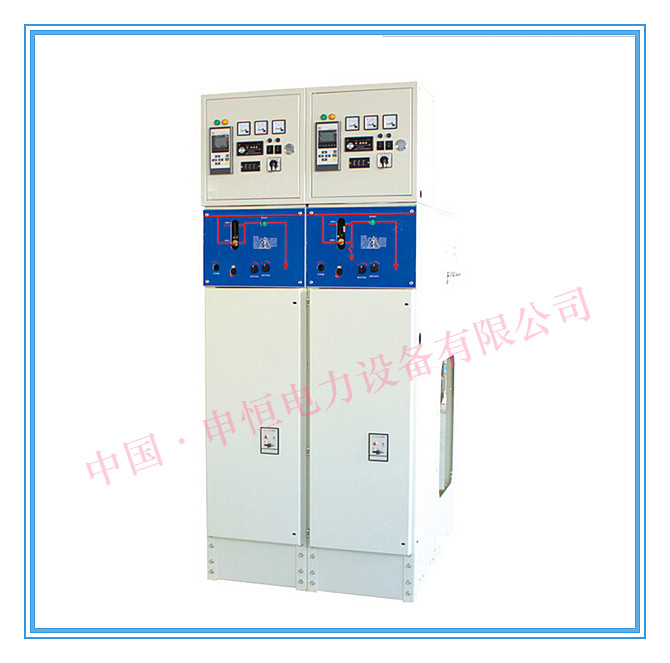

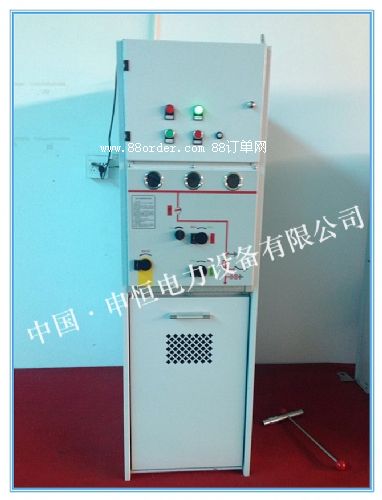

gtxgn-12系列固體絕緣全封閉環網單元（簡稱環網單元）是一種全密封的供電單元，所有帶電部件及

開關全密封在一個環氧塑脂殼體內，殼體內無任何氣體。整個開關裝置不受外部環境影響，確保運行

可靠性和人身安全性，并且實現了免維護。環網單元分戶內和戶外型。戶外型是將戶內型環網單元再 密閉在一個金屬外殼內構成的多路環網供電單元。

環網單元適用于12kv、50hz的三相交流配電系統，用于環網供電或終端供電^環網單元可安裝在

工礦企業、住宅小區、學校、公園等的配電系統，也可裝入緊湊式型箱式變電站中，用于配電變壓器 的控制和保護。所以戶內、戶外型環網單元均可實現配電自動化。

三、產品特點

●新型環保材料：采用新型固體絕緣材料，符合環保要求，對環境和人身無任何污染和傷害。

●真空滅�。翰捎孟冗M(jìn)的真空縱磁滅弧技術，可靠性高,，

●直動式隔離接地開關：專利設計的直動式隔離開關，優化的電磁場結構，增加了運行的安全性。

●全密封、全絕緣電纜進出線：采用全密封、全絕緣式電纜頭連接，安全可靠。

●模塊化、可擴展：采用可擴展模塊組合式配合的方式，緊湊尺寸、易于安裝，安裝簡單、操作方便,

多種接線方案：根據用戶需要，采用負荷開關或真空斷路器保護等最佳組合方案，滿足多種進出線回 路的需要。

●斷口可視：通過面板上的觀察窗，可以看到隔離開關位置，充分保證人員及設備的安全。

●電動操作、ftu:采用專用的電壓互感器取電，給操作機構和ftu提供電源和測量保護電壓信號。并安裝專用的蓄電池和充電模塊保證操作電源和ftu的不間斷供電，

機構方式：可采用永磁操作機構或彈簧操作機構，方便用戶自由選擇。 智能控制器：采用alyb系列微機綜合保護器，實現智能化控制。

●通訊接口：預留通訊接口可實現遠程自動化控制監測:

●帶負荷接地：接地方式可快速接地，滿足帶負荷接地要求。

●該產品結構簡單，通用性強，多種模塊相同結構、相同操作。
