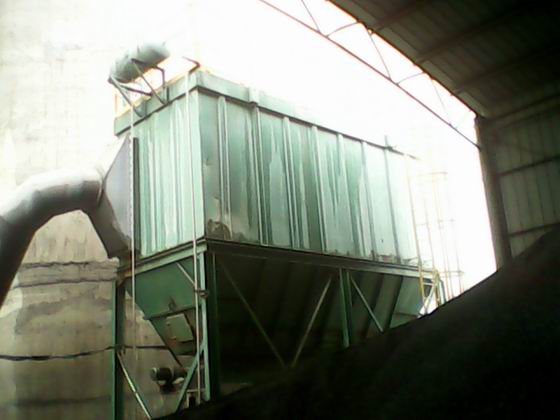

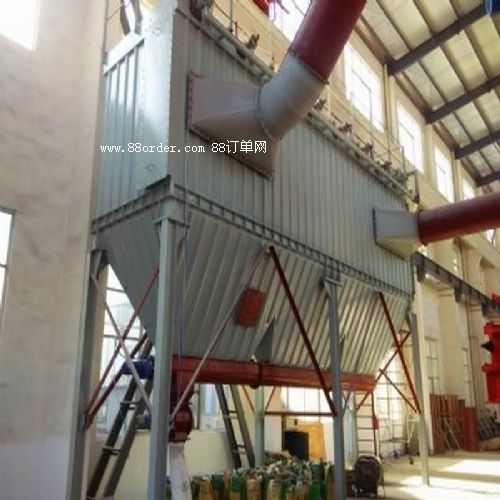

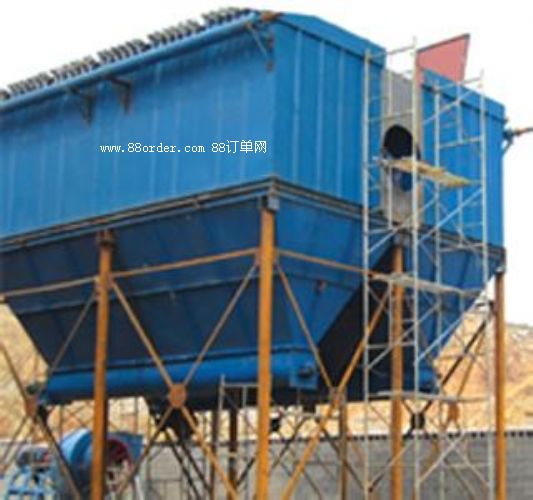

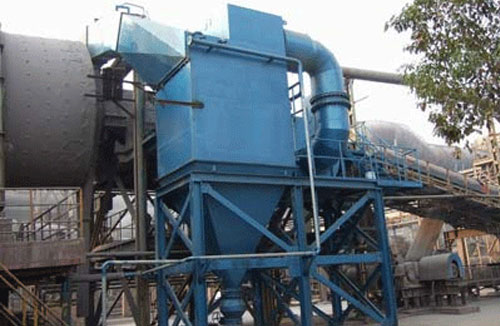

ppcs96-7氣箱脈沖袋收塵器

氣箱脈沖袋收塵器詳細說明

型號：ppcs96-7氣箱脈沖袋收塵器

處理風量（m3/h） a >100g/ m3n :40000          b≤100g/ m3n:46800

過濾風速（m/min）:1.0-1.2

總過濾面積（m2）：672

凈過濾面積（m2）：576

收塵器室數（個）：7

濾袋總數(條)：672

收塵器阻力:1500-1700

出口氣體含塵濃度（mg/m3n）：<50

收塵器承受負壓:9000

清灰壓縮空氣  壓力：（4-6）*105     耗氣量（m3標/min）:0.9（1.8）

剛性葉輪給料機、無動力卸灰閥：下料口300*300轉速22.5rpm減速電機功率2.6kw

螺旋輸送機    規格ls400*6.84m         減速電機ty100-35.5-2.2  2.2kw

保溫面積（m2）:140

設備總量（約值，不包括保溫層）（kg）:15200

ppcs96-7氣箱脈沖袋收塵器主要組成部件

氣箱脈沖布袋除塵器由上箱體總成(包含脈沖噴吹裝置)、中箱體、下灰斗及支架、濾袋及袋籠、壓縮空氣系統、控制系統組成。

(1)上箱體總成含花板、上殼體、維護門、通風門、煙氣出口、煙氣出口氣動提升閥、煙氣出口總管；脈沖噴吹裝置含低壓脈沖噴吹集氣包、脈沖閥、電磁閥、噴吹彎管、帶噴嘴的噴吹管支座，維護檢修護柵等。

（2）中箱體含中箱體框架、側板、擋風板。

（3）下灰斗含煙氣進口、煙氣進口總管。

（4）灰斗支架含立柱、橫梁、斜撐。

（5）灰斗下設雙重手動翻板卸灰閥。

（6）壓縮空氣系統含儲氣罐、油水分離器、減壓閥、壓力表及管道。

（7）設備配平臺、欄桿、樓梯。

（8）除塵器控制系統包括脈沖閥清灰控制系統，除塵器阻力檢測等。
