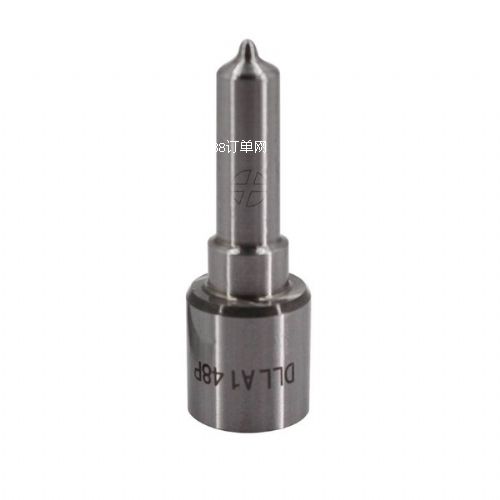

由于高壓共軌噴油器的工作壓力高達1600pa，而噴油嘴偶件與總成之間是通過平面對接方式來密封連接的，若對接面的加工精度達不到設計要求，輕則會出現滲漏泄壓，嚴重時會導致閥針與針閥體的針閥孔之間產生卡塞或咬死現象，因此，針閥體的加工精度直接影響到高壓共軌噴油器的性能指標，針閥體的結構如圖2所示，其中，對接端面53的設計精度要求極高，平面度為o. 0008 毫米，直線度為￠0.0005毫米，相對于針閥孔基準a的垂直度僅為o. 012毫米，表面粗糙度為 o. 05毫米，對接端面53到出油錐面的三個軸向尺寸為39. 6-0.08、40· 23.1和42. 1+°_°5，因此如果對接端面加工精度達不到設計精度要求，高壓共軌噴油器就會出現供油壓力不足、噴油嘴偶件卡阻、噴油量不穩，直接影響到柴油機的輸出功率，嚴重時會導致整個高壓共軌噴油系統無法正常工作。由此可知，針閥體的對接端面的加工十分重要，它是高壓共軌噴油器能否國產化生產的關鍵技術之一。tmh
