一.

產品介紹

本車能自身發電和外接電源兩用，適用于房屋地基建筑、公路地基加固、鐵路電力設施，風力發電廠，太陽能光伏發電廠，軟基土處理加固等打樁工程。簡單易學，操作時可在固定位置可前后移動，旋轉360°，液壓行走。動力配置：采用大功率渦輪增壓發動機為施工作業提供了可靠的動力來源。液壓系統：油泵動力頭2000nm，提高打樁機工作穩定性與機械耐用程度。造型設計：采用國產高品質履帶地盤。強度高，穩定性好，符合工業美感的設計思路，操作者工作空間更加寬敞生產工藝：生產工藝更趨于合理性，耐磨部位均采用熱處理，焊接工藝嚴謹，減少變形，檢測設備完善。

二．性能特點：

1. 設計合理，外形美觀，操作簡單，能前后移動、左右旋轉360度。具有定位快、打樁快，拔樁快、效率高等特點，也可以根據客戶要求定制。

2.利用泥漿泵，把鉆取的泥土帶出來，形成樁孔，然后下鋼筋籠，灌注混凝土。

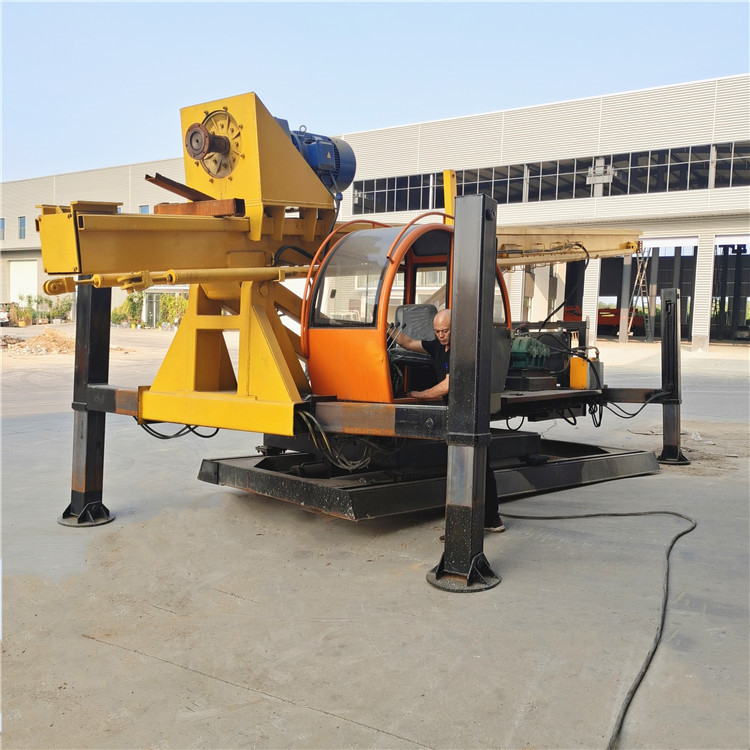

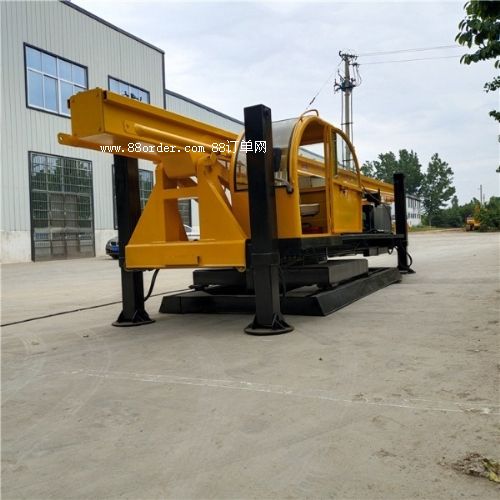

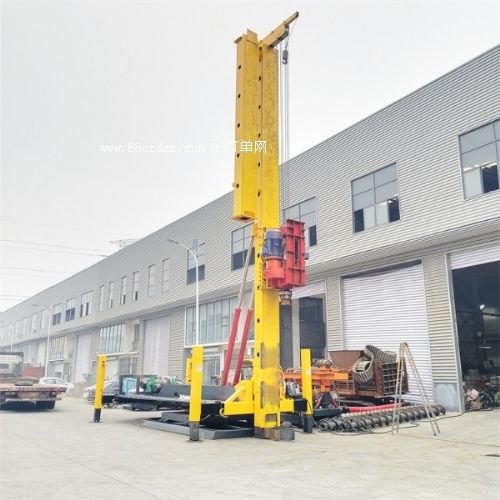

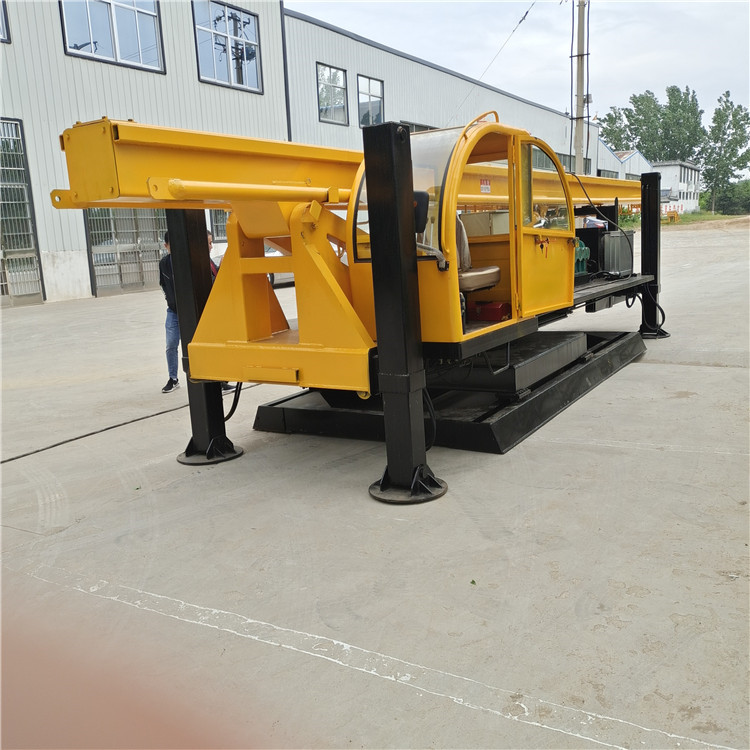

3.打樁機由動力頭、樁架及附屬設備等組成。樁架為一鋼結構塔架，再其后部設有卷揚機，用以起吊樁和鉆桿。

三.使用范圍：

該機適用于：光伏螺旋樁旋樁工程，鉆孔工程，地質勘探、建筑工程。









 項目





 單位





 產品數據





 外形參數





 外形尺寸（長*寬*高）





 mm





 11000*2300*2600（運輸狀態）











 動力電機





 kw





 45kw





 作業范圍









 鉆孔直徑





 mm





 150-500





 鉆孔深度





 m





 0-18





 鉆桿轉速





 r/min





 45





 液壓系統













 主泵型號





 mm





 cbg1-f040/040





 主泵轉速





 l/min





 2000-2400





 主泵壓力





 mpa





 26





 主閥流量





 l/min





 100





 主泵扭矩





 n·m





 2000





 性能參數







 爬坡度





 度





 30





 液壓油





 型號





 l-hm46#





 操作方式





 液電操作





 散熱系統





 強風散熱





 提升系統





 卷揚機





 鉆桿





 標配螺旋鉆桿

無
