電廠、發電機組發電機汽輪機罩殼隔音消音罩殼保溫罩殼車衣汽輪機化妝板、發明屬于機械技術領域，尤其是涉及一種拼裝式汽輪機罩殼。它解決了現有汽輪機罩殼拆裝不便，結構強度低等問題。本罩殼包括由架體型材可拆裝地拼接而成的架體，該架體的頂部設有供汽輪機進出的敞口，在敞口處可拆裝地連接有由頂架型材可拆裝地拼接而成的頂架，所述的架體的周邊可拆裝地拼裝有若干能使架體周邊封閉的側板，所述的頂架上可拆裝地拼裝有若干能覆蓋所述敞口的鏤空蓋板，所述的架體一端設有供汽輪機動力輸出的動力輸出口。與現有的技術相比，本拼裝式汽輪機罩殼的優點在于：設計合理，結構緊湊，拆裝方便，便于汽輪機檢修，散熱好，整體結構強度高，罩殼頂部平整度好，穩定性強，抗扭、抗彎強度高。

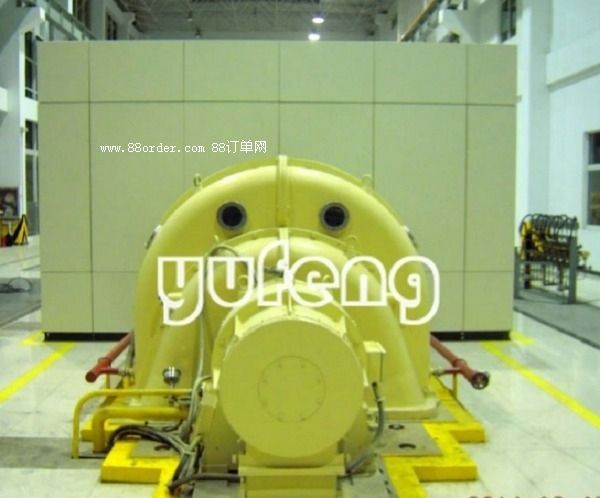

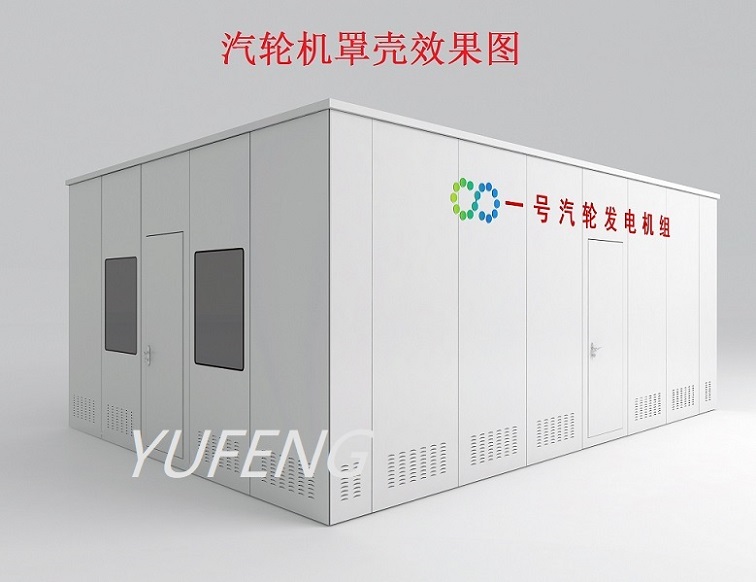

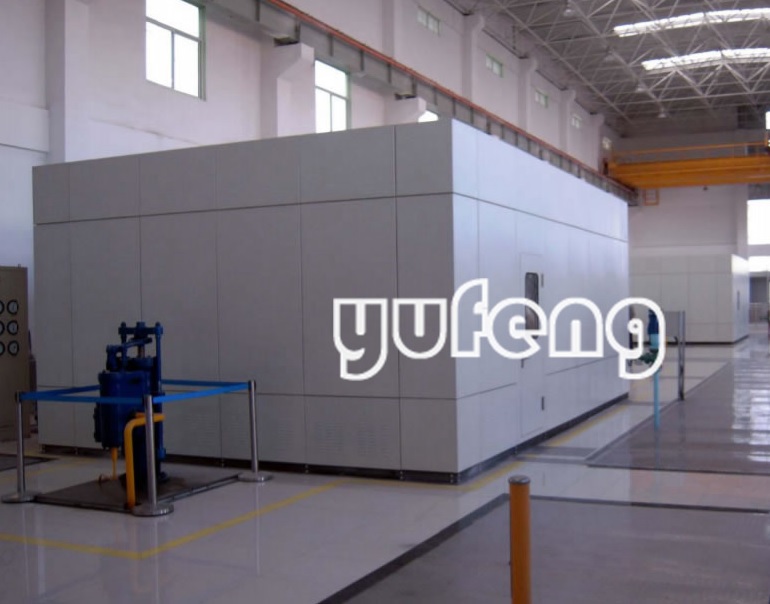

汽輪發電機組在運行中，機械產生的噪聲高達110db—120db（a）左右，為降低其噪聲對操作者及周圍環境的影響，在汽輪機組外側加裝汽輪機罩殼、汽輪機隔音（消音）罩殼、保溫罩殼、車衣汽輪機化妝板結構罩殼�；瘖y板的降噪效果能夠達到85db（a）以下(在其他背景噪聲不超過85db（a）的情況下)。罩殼采用型鋼骨架，外表面為鋼板，內表面為穿孔板，兩板之間為吸聲結構和吸聲材料，罩殼內安裝照明燈具，檢修人員可在隔聲罩內進行操作。頂蓋上部采用網格板，使罩殼內部空氣形成對流，很好的解決了機組的散熱。鎮江宇峰公司設計制造。產品銷售于江蘇山東浙江安徽幾百家發電廠、熱電廠家。

一、施工范圍：

1、

汽輪機加裝罩殼的加工制作、安裝；

2、

根據甲方要求標準制作設備編號及機組簡介牌；

3、

根據甲方要求標準外殼噴涂公司標志及相應字母；

二、所供材料要求

1、      汽輪機罩殼、汽輪機隔音（消音）罩殼、保溫罩殼車衣、汽輪機化妝板所有材料均為全新物料，質量符合行業標準或企業標準，并達到本協議約定要求；

2、      材料全新冷軋鋼板,框架為全新槽鋼，隔音隔熱材料為玻璃棉厚度10cm。本協議未明確要求的本工程用到的其它所有材料，其性能及配置均不得低于行業標準；

3、      施工時所用材料材質與所提供樣品不一致，且乙方解釋或證明不能令甲方信服時，甲方有權利認為對方違約；

4、      因鑒定材質所發生的費用，如材質完全達到本協議要求，雙方平攤，否則由乙方負責；乙方在加工前應當提前通知甲方，由甲方人員到現場進行監督。

5、      焊接時焊條或焊絲應選用適合于所焊接材質要求，.焊口應光滑無明顯缺陷，焊接應牢固美觀；

6、

汽輪機罩殼、汽輪機隔音（消音）罩殼、保溫罩殼車衣、汽輪機化妝板填料所用隔音隔熱材料必須為耐火材料并符合標準gb/t-23294-2009；

7、

質保期內不能發生銹蝕情況，外板油漆厚度符合jb/t429標準；

三、施工要求：

1、    汽輪機罩殼、汽輪機隔音（消音）罩殼、保溫罩殼車衣、汽輪機化妝板施工工藝符合國家、行業標準規范，并達到本協議約定要求；

2、    因汽輪機不停機，需要施工中現場有運行人員監督；

3、    乙方應當在簽訂本協議前做出詳細施工方案交甲方審核；

4、    施工前應當制定詳細安全措施，防止人員物料墜落，確保安全施工和安全運行。施工措施經甲方審查并得到落實后方可施工；

5、    乙方在施工過程中，不能影響甲方設備的正常安全運行，不能影響正常的接帶負荷。如出現影響，由乙方負責造成的經濟損失。

四、安全責任：

1、      乙方施工人員必須具備作業證；

2、      乙方施工人員必須做好施工現場的安全；

3、      乙方施工人員必須做好施工現場的防火安全；

4、      施工安全由乙方自己全部負責；

5、      汽輪機罩殼、汽輪機隔音（消音）罩殼、保溫罩殼車衣、汽輪機化妝板所有材料由乙方自行負責保管；

6、      如因乙方責任對甲方人身、設施和生產運行造成損害，負相應賠償責任；

7、

設計、制造、安裝單位：鎮江新區宇峰金屬箱柜有限公司.
