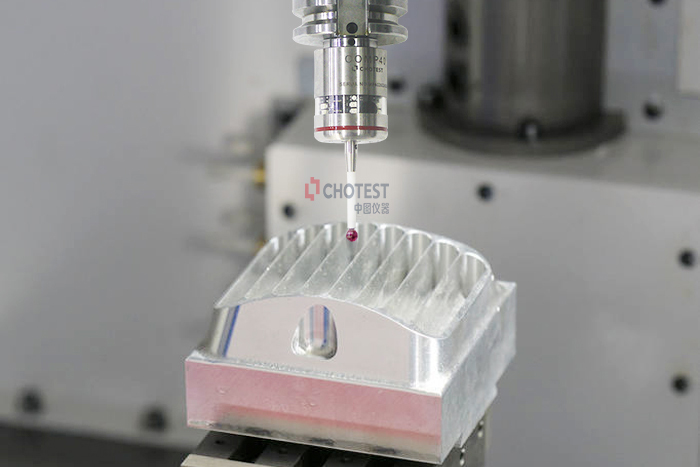

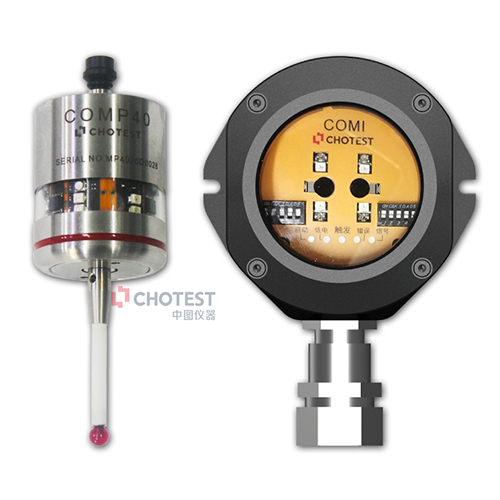

中圖儀器po40數控機床測頭測量可以實現找正定位、分中、在機測量，提高企業生產效率。搭配采用“紅外光信號調制”技術的comi接收器，在收到機床測頭發出的觸發信號時，即刻將其轉化為機床跳轉信號,并記錄機床系統當前坐標數據用于計算。

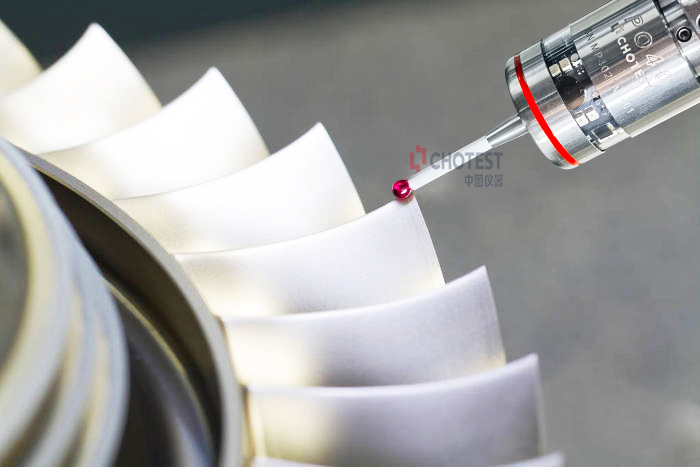

po40數控機床測頭測量適用于高精度零件檢測、薄壁零件檢測、模具曲面檢測、大尺寸零件在線測量、大批量在線測量、渦輪葉片檢測等。

產品功能

1. 工件坐標設置：設置工件原點，修正工件坐標系，確定毛坯加工量。

2. 零件找正：工件找正，判定工件裝夾定位是否準確，是否夾緊變形。

3. 尺寸測量：臺階高測量、尺寸測量、直徑測量。

4. 位置測量：孔間距測量、垂直度測量、位置度測量、角度測量等。

5. 曲面測量：葉片形狀測量、模具曲面測量、復雜形狀測量。

6. 序后檢測：工件測量完成，尺寸超差報警，修正刀補。

7. 工件有無判斷。

 產品特點

1. 高重復精度：單向重復精度<1μm。

2. 超長待機時間：采用一次性電池，方便更換。

3. 全包圍式吸能設計：360°全包圍式吸能設計，操機出現意外時，緩沖主軸沖擊力。

4. 高等級防護設計：測頭、接收機本體防護等級達到ip68。

5. 組合式診斷l(xiāng)ed指示燈：實時、準確顯示測頭當前工作狀態。

po40數控機床測頭測量可以程序讀數或人工讀數，操作簡單便捷，適合大批量高精度生產需求。其采用的是穩定的3點觸發結構設計，當測針受外力作用產生徑向或軸向移動時，觸發機構觸發，測頭內部的電路向接收器發出觸發信號，接收器將信號傳送給數控機床，獲得機床各軸位置坐標，再根據不同測量點的數據，計算出需要測量結果。
