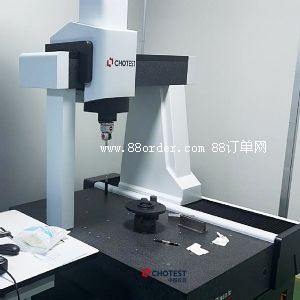

sj5800精密零部件粗糙度輪廓儀可以對零件表面的輪廓度、波紋度、粗糙度實現一次掃描測量，尤其是大范圍曲面、斜面進行粗糙度及輪廓尺寸一次性檢測，如圓弧面和球面、異型曲面進行多種粗糙度參數（如ra、rz等）、微觀輪廓度pt、波紋度參數的測量。

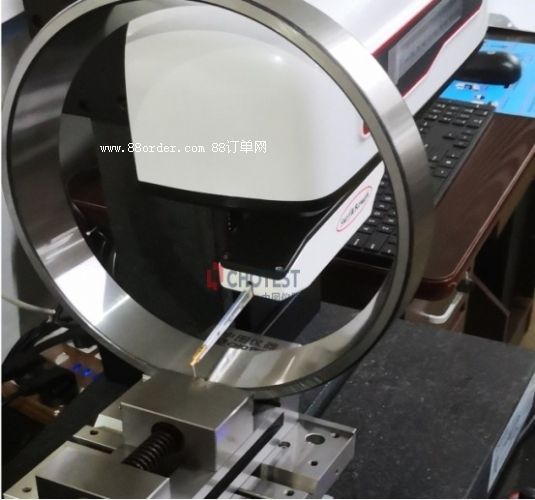

sj5800精密零部件粗糙度輪廓儀采用超高精度納米衍射光學測量系統、超高直線度研磨級摩擦導軌、高性能直流伺服驅動系統、高性能計算機控制系統技術，實現對軸承及工件表面粗糙度和輪廓的高精度測量和分析。能夠滿足軸承行業絕大部分測量需求，除了圓柱滾子軸承的錐面直線度、粗糙度以及圓柱滾子的凸度分析，也支持其他軸承測量與結果分析。例如內外套圈的密封槽形狀（角度、倒角、槽深、槽寬等）；各種滾子軸承的滾子和套圈母線的凸度、角度、曲線；滾針軸承、圓柱滾子軸承、直線軸承的滾動體和套圈的直線度；球軸承溝道與四點接觸軸承溝槽曲率半徑等測量分析。

如sj5800精密零部件粗糙度輪廓儀分別對發動機關鍵零部件節溫器內筒、氣門搖臂及凸輪軸進行高精度輪廓參數檢測。

1)節溫器內筒輪廓粗糙度檢測

2)氣門搖臂內孔粗糙度檢測

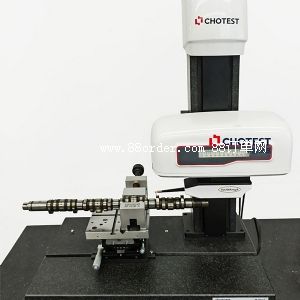

3)發動機凸輪軸輪廓尺寸及粗糙度檢測

軟件測量功能

1.創建坐標：點線、兩點 x、兩線等工件坐標系。

2.量測工具：矩形框選提取最高點、矩形框選提取低點、矩形框選提取中心點、自動矩形取多點提取線、自動點捕捉取多點提取線、自動矩形提取螺紋中徑線、扇形框選提取弧/圓等。

3.構建特征：交點、中心點、角平分線、切線、兩線內切圓、二次取樣、垂線、平行線、特征偏移、兩圓弧內切圓、直線旋轉等。

4.可測幾何量：點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、垂線、線到線的距離、線到圓的距離、x/z坐標夾角、坐標差、兩點之間總過程距離、面積等。

5.形位公差：直線度、圓度、平行度、垂直度、同軸度、位置度、輪廓度等形位公差評定。

6.快速工具：坐標標注、兩線交點、兩線夾角、螺牙框選取交點標注、臺階高、滾珠絲桿、框選pt、溝槽寬度、偏移點與輪廓相交直線、偏移直線與輪廓相交點、基邊/基點標準等特殊工具快速測量。

7.具備自動找拐點功能，能按照程序設置進行x軸自動找拐點。

8.表面粗糙度評定： r參數、p參數、w參數、核心粗糙度rcore、motif等微觀粗糙度參數。

9.支持公差設置、合格判定。

10.支持點cnc .xml .dxf 共3種格式的輪廓對比，如標準輪廓中有標注，可自動計算出對應標注結果。

11.支持輪廓掃描數據的修改，包括刪除異常點來進行分析。

12.支持多條記錄按照統一基準進行拼接分析功能。

13.支持輪廓特征、標注特征、形位公差的顏色自定義管理。

典型應用
