一、產品編號：

tlks-pmg-dsc

二、概述

輸電線路故障診斷系統

在輸電線路廣大的區域內，桿塔的運作環境復雜且惡劣。以往，一旦輸電線路發生故障，只能依賴人工進行全線巡查，不僅效率低下，而且對電力運行造成了不小的干擾。

然而，隨著tlks-pmg-dsc輸電線路故障診斷系統的出現，這一情況得到了有效改善。該系統能夠迅速診斷出輸電線路的故障性質，提升電網的故障排查速度，大大節省了人工巡視和故障點查找的時間。

三、工作原理

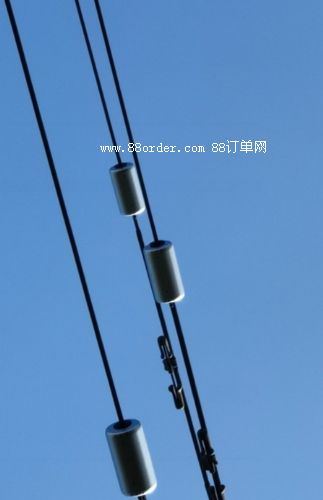

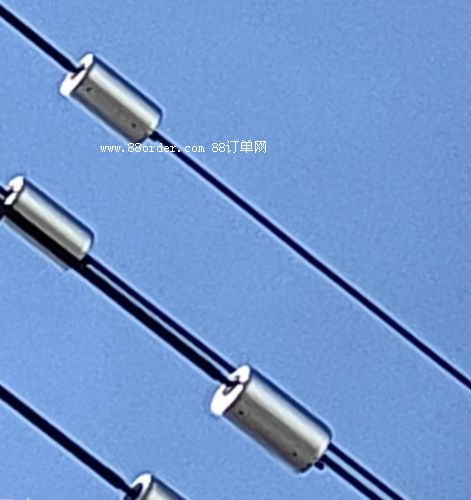

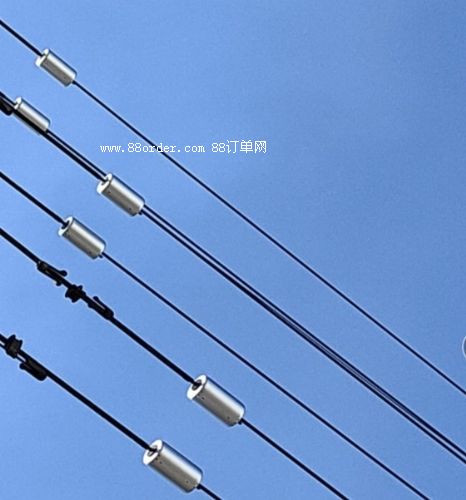

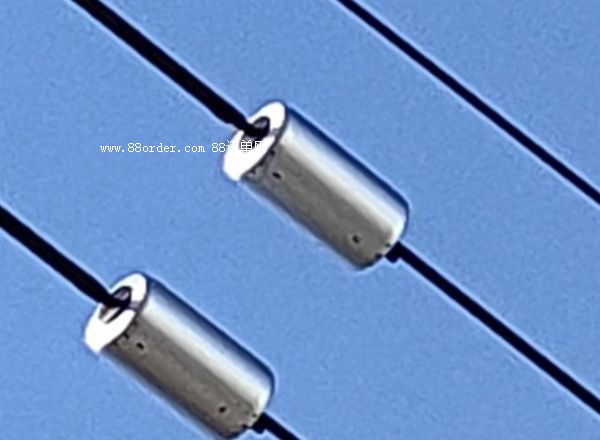

輸電線路故障診斷系統，采用行波監測原理。通過分布安裝在輸電線路上的監測終端實時監測輸電線路上絕緣子劣化、積 污、覆冰，金具老化、懸浮電位和植被超高等引起的異常放電電流，以及雷云臨近時導線迎面先導放電電流，實現了輸出 線路在運行過程中的隱患自動監測及預警，可有效避免樹木生長較高至閃絡跳閘、金具長期浮放電而致斷裂脫落跳閘、絕緣子長期污穢累積跳閘，絕緣子劣化和線路覆冰導致的跳閘等。

四、功能特點

1、實時預警：對線路的隱患放電情況進行監測，并結合歷史數據判斷是否存在隱患，能夠在第一時 間發現線路的隱患

2、隱患定位：能準確確定輸電線路隱患位置，且定位誤差<士300米。

3、故障定位：對輸電線路故障進行智能快速精確定位

4、故障錄波：記錄故障發生時刻線路不同位置的工頻波形和行波波形

五、參數

1、適合線路電壓等級：交流35kv~750kv輸電線路

2、故障定位精度：≤±300m

3、故障區間定位可靠性：≥99％

4、設備安裝原則：

小于30公里線路首尾各安裝一套，大于30公里線路，每30公里增加一套設備、對于復雜網絡結構的輸電線路，在分支點處安裝一套分布式故障 診斷裝置，大于30公里分支線路，每30公里增加一套設備、應布置在通信信號良好的位置等

六、結語

tlks-pmg-dsc輸電線路故障診斷系統，可以及時準確地診斷線路故障，實時監測輸電線路的運行狀態，及時發現并診斷各種故障，有效避免了故障擴大和長時間停電等問題。我司產品可定制，報價為市場當前發布時參考價，實際價電議。如需了解產品更多信息，歡迎您聯系特力康柳小康1/8/8/2/0/4/7/9/2/3/1
