一、概述

    1.用途

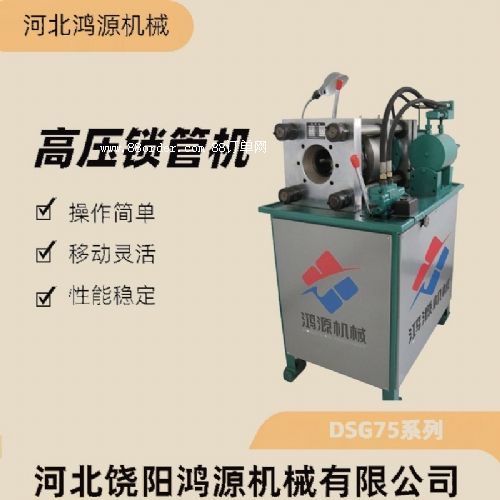

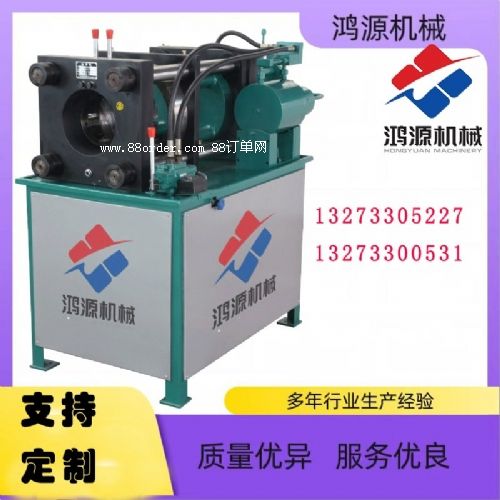

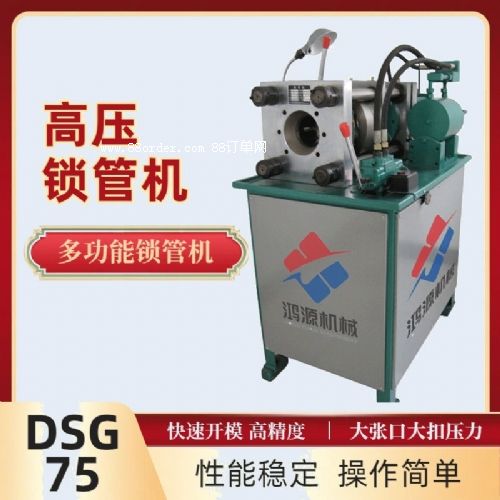

       本機為dsg75—d型高壓大開口鎖管機，本機扣壓力大，扣壓精度高，模具開口量大，不僅適合于液壓膠管的扣壓，同時還適用于電力絕緣子異型頭的扣壓加工。

二、工作原理及工作過程

1、  扣壓機構是本機工作機構。壓套在油缸活塞的帶動下實現往復運動，使前滑動板上的內錐套推動具有對稱錐面的模座產生徑向收縮，實現模塊對膠管的扣壓。當收縮量達到標尺調定值時，扣壓自動停止，電磁換向閥換向后，液壓油進入開模油缸，推動活塞反向運動，模座在彈簧作用下帶動模塊復原。

2、 工作時將裝好的管頭，外套、芯子放入彈簧壓頭中間圓孔內，開動電機、油泵、控制閥，驅使油缸柱塞運動，通過帶有錐度內壁的壓套，壓緊帶有同樣錐度的彈簧壓頭外壁，實現壓合目的。換向后，壓套反方向運動，彈簧壓頭復原，將高壓膠管接頭取出。

三、使用說明

1、 將本設備放置與水平地面，將泵站下部的地腳調整螺栓調整好高度。將油箱注油口打開，注入約120升的清潔液壓油。

2、 將電源線接好之后，打開電源開關，接通電源，然后按下油泵開按鈕

3、 將標尺調到合適的刻度線。

4、 按下“大缸開”按鈕，使主油缸退至最后直至頂?shù)胶笙尬粸橹�，在后退過程中松開該按鈕則自動停止動作。

5、 松開“大缸開”按鈕后，即可更換與膠管內徑相相應的模具。

6、 按下“小缸開”按鈕，則兩個小油缸帶動導向盤及模具等向兩側張開，張開至最大后松開該按鈕即可。然后即可將安裝有法蘭的膠管總成接頭通過模具孔，并放于合適位置。

7、 按下“小缸合”按鈕，小油缸推動導向盤及模具座和模具開始向中心部位運動，直到導向盤不能再移動且兩個半塊的導向盤合并之后則松開按鈕。

8、 當導向盤復位之后，按下“大缸合”按鈕，主油缸開始執行扣壓動作。大油缸推動錐套，使模具開始合攏，直至合模動作自動停止。然后先按下“大缸開”按鈕，直至主油缸活塞退后至頂?shù)胶笙尬婚_關即停止，然后再按下“小缸開”按鈕，使小油缸帶動導向盤張開，從而使模具張大開口，然后將扣壓好的膠管總成取出即可。至此一個動作循環完畢。

9、 腳踏開關有兩個腳踏板，一個是控制大油缸的開合，一個是控制小油缸的開合�？刂七^程同上述操作過程。
