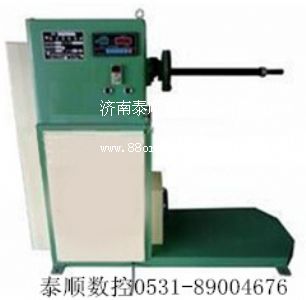

臥式高低壓變壓器繞線機

★ 產品用途

rx-500(rx-1t)型高低壓電力變壓器繞線機適用于電抗器、電力變壓器高低壓線圈及其它同類線圈的繞制。

★產品組成及結構特點

   該設備有主機箱、導軌、后尾座及電氣控制組成。結構特點如下：

結構特點如下：

1、該繞線機機械傳動部分設在床頭箱內，傳動部分裝在床頭箱的操作側。通過變速手柄實現主軸轉速高、低變化。

2、該繞線機采用變頻器來實現無級調速，啟動平穩、 力矩恒定。調整變速手柄有三個位置：低速位、空檔位、高速位；設定圈數，自動停車。

3、該機配有自動剎車裝置，防止繞線停止時倒車。

4、該機可預設線圈匝數，控制正反轉；電子可逆計正反計數精度為1/10圈，具有斷電記憶功能。

5、按鈕站集中控制，由腳踏開關或按鍵控制主軸花盤的啟停。

★技術描述

★rx-500臥式繞線機（0.5t）

1、繞線機主軸中心高---------------------------------------1000mm

2、繞線機圓盤直徑----------------------------------------φ220mm

3、繞線機主軸距地面高-------------------------------------1100mm

4、繞線機尾座調整范圍-------------------------------------1000-1400mm

5、繞線機主軸最大轉矩-------------------------------------1500n.m

6、電動機額定功率-----------------------------------------3kw

7、繞線機外形尺寸-----------------------------------------2800x600x1200

8、轉速范圍-----------------------------------------------0~180r/min

9、繞線機最大承重-----------------------------------------500kg

★rx-1t臥式繞線機（1t）

1、繞線機主軸中心高----------------------------------------1000mm

2、繞線機圓盤直徑------------------------------------------φ220mm

3、繞線機主軸距地面高-------------------------------------1100mm

4、繞線機尾座調整范圍-------------------------------------1000-1400mm

5、繞線機主軸最大轉矩-------------------------------------1500n.m

6、電動機額定功率-------------------------------------------4kw

7、繞線機外形尺寸-------------------------------------------2800x600x1200

8、轉速范圍-----------------------------------------------0~180r/min

9、繞線機最大承重------------------------------------------1000kg

★技術描述

1、主機箱由箱體、傳動系統、變速手柄、電機等組成。主軸箱的二級機械有級變速和變頻電機的無級調速組成了主機的聯合調速系統，使整個設備啟動過程平穩，制動準確可靠。電機扭矩經主軸箱減速放大，提供繞線扭矩。機械變速高低2擋，每擋變頻無級調速。

2、導軌及尾座部分

尾座與主機箱整體式，主要由尾架、導軌等組成。尾架可通過手動在底座的導軌上軸向移動，以滿足不同長度線模需要。通過旋轉手輪可使后頂伸出或退回，方便上下移模，提高強度。鎖緊手柄可鎖住托輥，頂緊線圈，支撐其重量。

3、電控系統

電控系統由電控柜、變頻器、電子計數器、腳踏開關及其他電器等組成。主軸的轉速由變頻器控制，主軸轉速，圈數、均可顯示。計數器可正反計數，并具有斷電記憶和設定匝數后自動停車功能，用腳踏開關操作整個繞線過程電子計數器值范圍0-9999匝。
