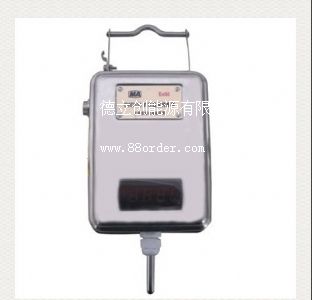

1. 一氧化碳傳感器產品介紹

一氧化碳傳感  煤礦用氣體檢測 固定式煤礦用

gth500煤礦用一氧化碳傳感器是采用電化氣體敏感元件，經單片機處理的煤礦用固定式監測儀器，適用于煤礦井下，可連續監測工作面及巷道的一氧化碳氣體濃度。

防爆型式為礦用本質安全型  防爆標志為exibi。

2. 一氧化碳傳感器技術參數：

測量范圍：0～500×10-6co

允許誤差：0～100×10-6co ±4×10-6co

         ＞100～500×10-6co 真值的±5％

報警點設定：24×10-6co

允許誤差：±4×10-6co

本安參數：

a）μi：18v（dc）    ii：50（ma）

b） ci：0.12μf      li：0ma

工作電壓  dc9-24v；工作電流  不大于86ma

輸出信號： 200～1000hz

連接電纜： yz3×1.5三芯電纜，最大長度2000m，分布電感≤1mh/km，分布電容≤0.1μf/ km 。

外形尺寸：268mm×157mm×56mm； 2.10 重量：   1kg

3. 一氧化碳傳感器原理

該儀器為智能型一氧化碳傳感器，采用日本生產的利用電化定電位電解檢測氣體原理的傳感元件，其含有工作電極，對面電極有參比電極，以硫酸溶液為電解質，借助于恒電位電路維持工作電極和參比電極之間為恒定電壓。當空氣中一氧化碳通過透氣膜到達工作電極時，按下式發生電化氧化反應：

co+h2o        co2+2h++2e–

反應結果，在工作電極和對面電極間形成正比于一氧化碳氣體濃度的微弱電流。該電流經放大、調整后輸入飛利浦2119單片機，經數據處理控制顯示電路、報警電路、信號輸出電路等。

下井前，先地面調校，將主機和傳感器的對應端用電纜連接好，給上主機電源，穩定10分鐘，待傳感器顯示值為零后，給其通以標準co氣樣（流量150ml/min）,調整電位器，使顯示值和氣樣值相一致。傳感器應定期調校。
