美國捷銳bv13 bv14 bv15 bv16 bv18系列球閥
特點：
1、可采用面板安裝。
2、閥體設計采用一體式結構。
3、使用溫度范圍: 10oc~65oc (50°f ~ 150°f)。
4、閥門標準形式為直線型，也可選用直角形式。
5、手柄式轉動開關,使用時只能處于全開或全閉位置。
6、清潔符合 astm g93c標準，依 cga g-4.1脫脂處理。
7、接口形式為：npt螺紋接頭，genlok卡套式接頭，fsr 接頭。
8、最高使用壓力 bv15:3000 psig（207 bar），其余為2500 psig（172 bar）。
9、規格為：3mm，6mm，8mm，10mm，12mm (1/8”，1/4”，3/8”，1/2”，3/4”)。
10、出廠測試條件：1000psig 壓縮空氣（使用壓力高于 1000psig時，應調整鎖緊螺帽，防止泄漏）。

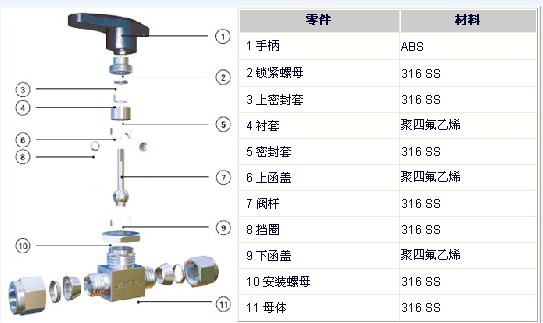

零部件及材料：

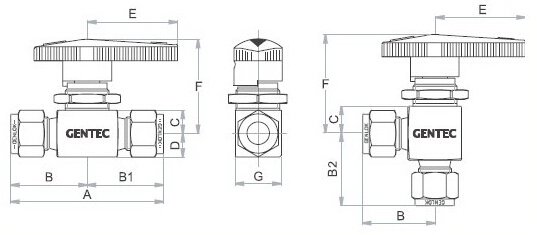

安裝結構圖：

無
