pom棒、板產(chǎn)品名稱：聚甲醛(英文：polyformaldehyde)熱塑性結(jié)晶聚合物。被譽(yù)為“超鋼”或者“賽鋼”，又稱聚氧亞甲基。結(jié)構(gòu)為，英文縮寫為pom。通常甲醛聚合所得之聚合物，聚合度不高，且易受熱解聚。
規(guī)格：板材：厚度(6~250mm)*寬610mm*長1220mm或1000*1000mm

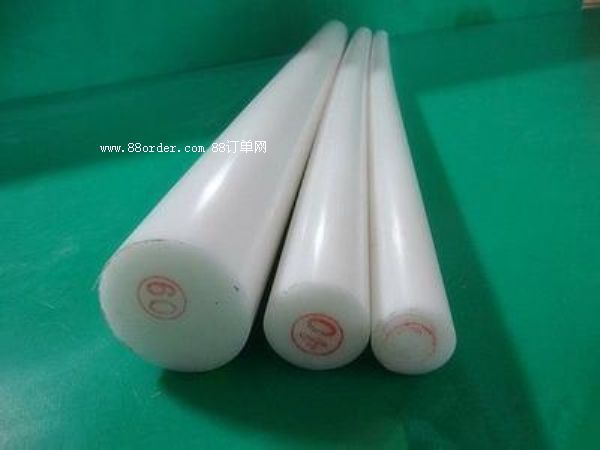

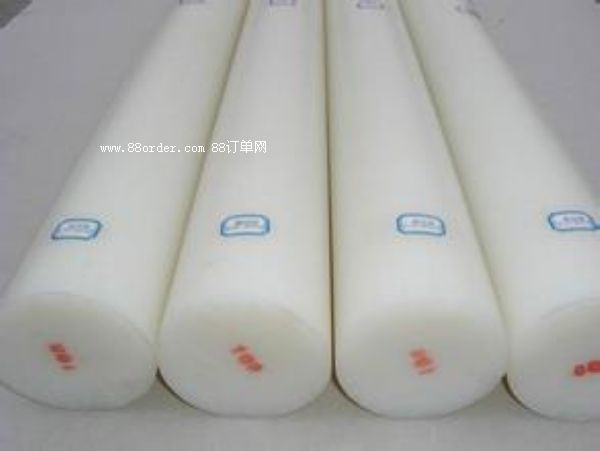

棒材：(￠3~￠300mm)*長1000mm
顏色：白色、黑色
產(chǎn)地：德國
性質(zhì)
　　聚甲醛是一種沒有側(cè)鏈，高密度，高結(jié)晶性的線性聚合物，具有優(yōu)異的綜合性能。
　　聚甲醛是一種表面光滑，有光澤的硬而致密的材料，淡黃或白色，可在-40-100c溫度范圍內(nèi)長期使用。它的耐磨性和自潤滑性也比絕大多數(shù)工程塑料優(yōu)越，又有良好的耐油，耐過氧化物性能。很不耐酸，不耐強(qiáng)堿和不耐太陽光紫外線的輻射。
　　聚甲醛的拉伸強(qiáng)度達(dá)70mpa，吸水性小，尺寸穩(wěn)定，有光澤，這些性能都比尼龍好，聚甲醛為高度結(jié)晶的樹脂，在熱塑性樹脂中是最堅韌的。具抗熱強(qiáng)度，彎曲強(qiáng)度，耐疲勞性強(qiáng)度均高，耐磨性和電性能優(yōu)良。
cas號碼
　　cas no.：9002-81-7[1]
　　分 子 式：ch2o
　　分 子 量：30.0260
性能數(shù)值
  聚甲醛制品1
　　比重 1.43
　　熔點(diǎn) 175c
　　伸強(qiáng)度（屈服） 70mpa
　　伸長率（屈服） 15％
　　（斷裂） 15％
　　沖擊強(qiáng)度（無缺口） 108kj/m2
　�。◣�缺口） 7.6kj/m2
均聚甲醛的合成一般以甲醛的水溶液在酸的存在下縮合聚合。得到聚合度為100以上的a-聚甲醛，然后將其加熱分解成甲醛氣體，經(jīng)精制和脫水后，通常利用部分預(yù)聚合的方法純化單體，然后通入含少量引發(fā)劑的干燥溶劑中進(jìn)行聚合。因為水的存在，使分子量顯著降低。引發(fā)劑可用路易斯酸或堿等。但大多用叔胺進(jìn)行負(fù)離子加成聚合，反應(yīng)如下：聚甲醛的端基為半縮醛（—ch2oh），當(dāng)溫度高于 100℃ 時，端基易斷裂，一般需經(jīng)端基處理使之穩(wěn)定化。穩(wěn)定化處理后可耐熱到230 ℃。多聚甲醛可在 170～200 ℃的溫度下加工，如注射、擠出、吹塑等。主要用作工程塑料，用于汽車、機(jī)械部件等。

規(guī)格：板材：厚度(6~250mm)*寬610mm*長1220mm或1000*1000mm
棒材：(￠3~￠300mm)*長1000mm
顏色：白色、黑色\藍(lán)色
產(chǎn)地：德國
