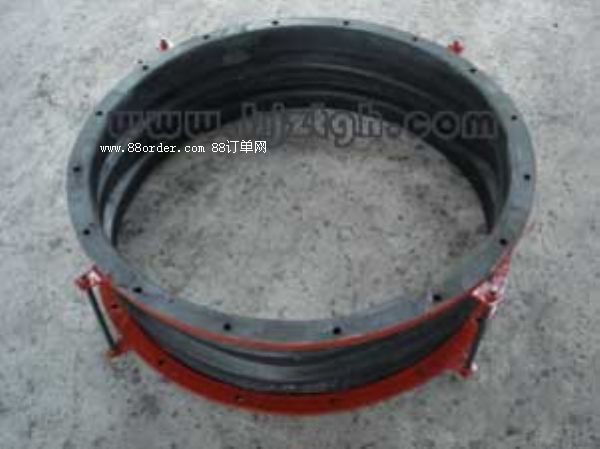

非金屬膨脹節的基本結構
　　蒙皮：非金屬膨脹節的主要伸縮體，是由性能優良的硅橡膠或高硅氧聚四氟乙烯與無堿玻璃絲綿等多層復合而成，是一種高強密封復合材料。其作用是吸收膨脹量，防止漏氣和雨水的滲漏。
　　不銹鋼絲網：非金屬膨脹節的內襯，阻止流通介質中雜物進入膨脹節和阻止膨脹節中絕熱材料的向外散失。
　　保溫棉：兼顧非金屬膨脹節的保溫和氣密性的雙重作用，它是由玻璃纖維布、高硅氧布和各類保溫棉氈等組成，其長度和寬度與外層的蒙皮一致，具有良好的延伸性和抗拉強度。
　　隔熱填料層：非金屬膨脹節絕熱的主要保證，它是由多層陶瓷纖維等耐高溫材料組成，其厚度可根據流通介質溫度及耐高溫材料的導熱系數等通過傳熱計算確定。
　　機架：非金屬膨脹節的輪廓支架，保證有足夠的強度和剛度，機架的材料應與介質溫度相適應。一般在400。c以下用q235-a 600。c以上用不銹鋼或耐熱鋼制成。機架一般有與所連接的煙風道相匹配的法蘭面。
