d641x氣動法蘭蝶閥簡介：
d641x氣動法蘭蝶閥是工業管道中應用最為常用的閥門品種之一。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
■密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
■閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
■閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
■法蘭對夾孔連接適用多種標準
d641x氣動法蘭蝶閥特點：
1、密封副材料選用丁腈耐油橡膠配對，使用壽命長。
2、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
3、蝶板采用框架結構，強度高，過流面積大，流阻小。
4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
5、本閥結構獨特，操作靈活，省力，方便。
d641x氣動法蘭蝶閥參數：
公稱通徑 dn(mm) |
50-600 |
||||||
公稱壓力 pn(mpa) |
0.6 |
1.0 |
|||||
公稱壓力 ps(mpa) |
強度試驗 |
0.9 |
1.5 |
||||
密封試驗 |
0.66 |
1.1 |
|||||
材料 \ 材料代號 |
z |
c |
p |
||||
主要零件 |
閥體 |
鑄鐵 |
wcb |
zg1cr18ni9ti |
|||
蝶板 |
球墨 |
2cr13 |
1cr18ni9ti |
||||
閥桿 |
2cr13 |
2cr13 |
1cr18ni9ti |
||||
密封圈 |
丁晴 乙丙 丁氟塑料 |
||||||
填料 |
丁晴 柔性三墨 v型橡膠墊 |
||||||
適用工況 |
適用介質 |
水、蒸汽、油品 |
水、蒸汽、油 |
醋酸類 |
|||
適用溫度 |
-28 ℃ -150 ℃ |
||||||
氣動裝置 |
型號 |
at\gt 系列、 aw 系列等 |
|||||
氣源壓力 |
0.4-0.7mpa |
||||||
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
||
gbt/12238 |
gb12221 |
/ |
gb/t13927 |
gb13927 |
|||

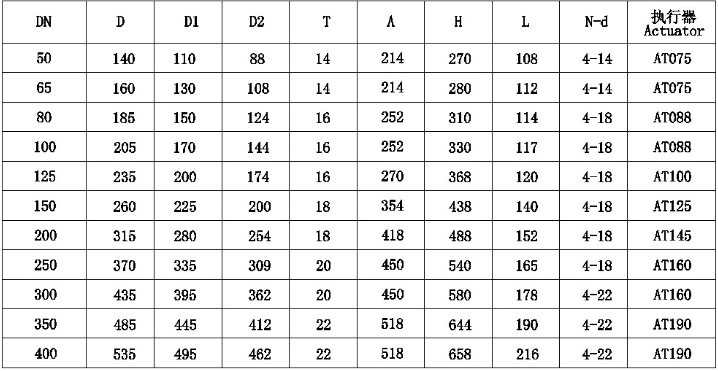

d641x氣動法蘭蝶閥尺寸圖和尺寸表：

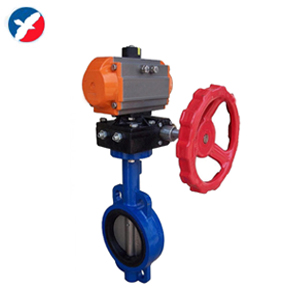

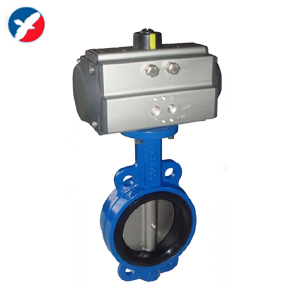

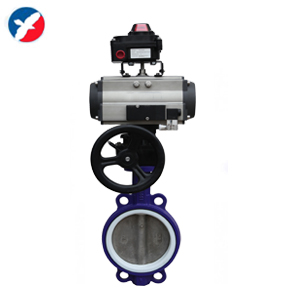

| d671f氣動帶手動蝶閥 | d671x氣動帶手動蝶閥 | d671x氣動蝶閥 | 氣動軟密封蝶閥 |
|
|
|
|
