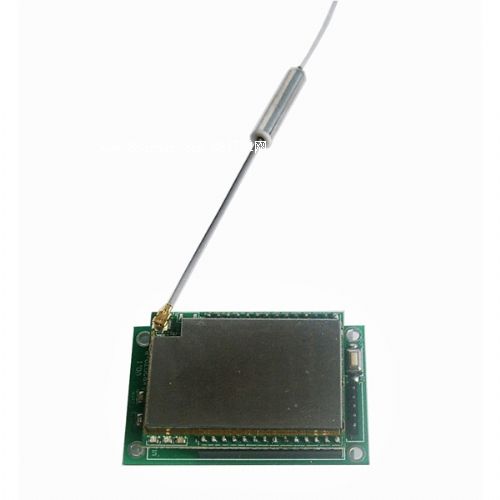

kb3077是金博通科技新推出的嵌入式uart -wifi(串口-無線網)模塊。內置tcp/ip協議棧，能夠實現用戶串口、無線網（wifi）接口之間的轉換。
用戶通過kb3077模塊，既可以在局域網內使用手機或pc機與其通訊，也可以讓其連接附近的wifi路由器來進行使用手機互pc機與其互聯網遠程通訊，為用戶的串口設備通過網絡傳輸數據提供完整快速的解決方案。
主要功能特點： 既可以基于ap模式，也可以station模式，支持ap與station共存模式； 局域網、互聯網通訊同時并存； 網絡端既可以基于server,也可以基于client; 局域網內使用時可通過廣播搜索指令來獲取wifi模塊的ip的地址； 配備互聯網通訊平臺（云數據服務器）; 2.kb3077 wifi模塊技術參數
|
網絡標準 |
無線標準：ieee 802.11n、ieee 802.11g、ieee 802.11b |
|
無線傳輸速率 |
11n:最高可達150mbps |
|
信道數 |
1-14 |
|
頻率范圍 |
2.4-2.484g |
|
發射功率 |
15-19dbm |
|
接口 |
1個串口、11個gpio（預留8個）、支持(復用gpio) spi、i2c、i2s、ir remote control、pwm |
|
天線 |
|
|
天線類型 |
板載天線（kb3077-a wifi模塊）/外接天線（kb3077-b wifi模塊） |
|
功能參數 |
|
|
wifi工作模式 |
無線網卡/無線接入點/無線路由器 |
|
無線安全 |
wep/tkip/aes加密 |
|
wpa/wpa2安全機制 |
|
|
串口轉網絡 |
|
|
tcp連接 |
最大連接數5 |
|
udp連接 |
最大連接數5 |
|
串口波特率 |
300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230400, 460800, 921600, 1843200, 2686400. |
工作電壓： dc 5v/3.3v
功耗：
下列功耗數據是基于3.3v 的電源、25°c 的周圍溫度，并使用內部穩壓器測得。
[1] 所有測量均在沒有 saw 濾波器的情況下，于天線接口處完成。
[2] 所有發射數據是基于 90％ 的占空比，在持續發射的模式下測得的。
注①：modem-sleep 用于需要 cpu一直 處于工作狀態 如 pwm 或 i2s 應用等。在保持 wifi 連接時，如果沒有數據傳輸，可根據 802.11標準 (如 u-apsd)，關閉wifi modem電路來省電。例如，在 dtim3
時，每 sleep 300ms，醒來3ms 接收ap 的beacon包等，則整體平均電流約 15ma。
注②：light-sleep 用于 cpu 可暫停的應用，如 wifi 開關。在保持 wifi 連接時，如果沒有數據傳輸，可根據 802.11標準 (如 u-apsd)，關閉wifi modem電路并 暫停 cpu 來省電。例如，在 dtim3 時，每sleep 300 ms，醒來 3ms 接收 ap 的 beacon包等，則整體平均電流約 0.9ma。
注③：deep-sleep 不需一直保持wifi連接，很長時間才發送⼀一次 數據包的 應用，如每100 秒測量一次溫度的傳感器。例如，每 300 s 醒來后需 0.3 - 1s 連上 ap 發送數據,則整體平均電流可遠小于 1ma。 3.2 環境參數與尺寸
工作溫度：-20-70℃
工作濕度：10％-90％rh（不凝結）
存儲溫度：-40-80℃
存儲濕度：5％-90％rh（不凝結）
尺寸大小： . 體積：長寬厚:23*19.5*4mm
. 引腳插針尺寸：間距標準2.0m
