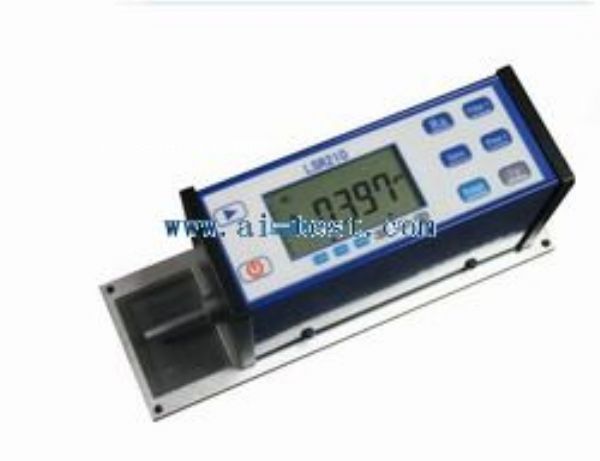

表面粗糙度測量?jī)x是適合于測量產品數量多，測量參數相對單一的場合，它的特點是操作簡便，測量快速。

測量原理

本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器，由儀器內部的精密驅動機構帶動傳感

器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針

產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信
號，該信號經過放大及電平轉換之后進入數據采集系統，dsp芯片對采集的數據進行數字濾波和參數計算，測量結果在液晶

顯示器上給出，也可在打印機上輸出，還可以與pc機進行通訊。

主要特點

4個測量參數：ra、rq、rz、rt；

采用紅寶石高精度電感傳感器,永不磨損 ；

兼容參數符合iso和gb標準；

可存儲10組測量結果；

采用dsp芯片進行控制和數據處理

內置鋰離子充電電池及充電保護電路；

機電一體化設計，體積更�。�

具有自動關機及各種操作提示信息；

可選配測量平臺附件。

名稱			內容
測量范圍		z軸（垂直）	160μm
		x軸（水平）	17.5mm
分辨率		z軸（垂直）	0．01μm/±20μm
			0．02μm/±40μm
			0．04μm/±80μm
測量項目		參數	ra、rq、rz、rt
		標準	iso、gb
濾波器			rc,pc-rc,gauss,d-p
取樣長度			0.25，0.8，2.5 (mm)
評定長度			ln= lr×n   n=5
傳感器	測量原理		位移式差動電感
	觸針		天然金剛石，90錐角，5μm針尖半徑
	測力		<4mn
	導頭		紅寶石，滑行方向半徑40mm
	滑行速度		lr=0.25,  vt=0.135mm/s
			lr=0.8,   vt=0. 5mm/s
			lr=2. 5,   vt=1mm/s
			返回     vt=1mm/s
示值誤差			不大于±10％
示值變動性			不大于6％
電源			內置鋰離子充電電池，用8.4v,1000ma充電器充電
外形尺寸			119×47×65mm
重量			約380g
