礦用泵選型，風動潛水泵選型，風動渦輪潛水泵選型，渦輪潛水泵選型

泰安辰茂是一家專注于礦山設備研發制造的專業企業，產品涵蓋“FWQB渦輪潛水泵，QYW葉片潛水泵，BQS排污排沙泵，WQ污水提升泵，礦用鑿巖設備，礦用液壓類機具，儀器儀表等”等產品，多年的經營與發展，與全國各大煤礦建立了良好的合作關系，辰茂人本著“重質量，講信譽”的經營理念，將更好的服務于工礦企業！

型號 最大揚程 最大流量(m³/h) 耗風量(m³/min) 額定轉速(r/min) 外形尺寸

高×直徑 重量

fwqb70-30 70 30 0.3-3.7 5300 350×260 20

fwqb50-25 50 25 0.3-3.0 4800 350×260 18

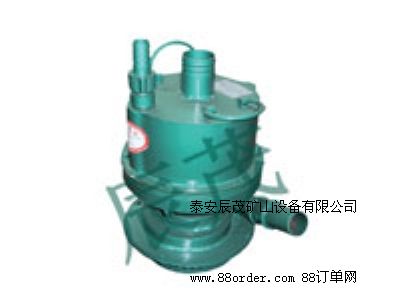

產品結構與工作原理：礦用風動潛水泵主要是泵體，氣馬達和過流等三部分組成。

1、泵體部分：分上、下兩腔，中間用密封圈將氣、水隔開。密封圈采用彈簧密封，并利用氣、水的壓力，使高壓氣、水分別進入上、下兩只密封圈內壁，使其內漲，增強密封效果。2、氣馬達部分：由轉子，渦輪，上下氣缸，軸承等組成。以壓縮空氣為動力，沖擊渦輪推動轉子高速運轉作功。3、過流部分：由水輪，泵蓋吸口，泵座等組成。水輪裝在殼體下腔轉子軸上，壓縮空氣從進氣口送入，轉子運轉帶動水輪，水輪里的水在離心力的作用下，壓入殼體出水渦道，順出水管排出。

運行條件

1．泵潛入水下的深度不超過0.40m；2．輸送介質溫度不超過40℃；3．工作環境溫度（2~40）℃；4．輸送介質的PH在4~10范圍內；5．含固體顆粒的最大直徑污水泵不超過10mm，其體積濃度不超過2%；6．泵動力用壓縮空氣,壓力在（0.45~0.70）MPa范圍內，并能滿足耗氣量要求。

聯系人：王偉東   TEL：18653864810   QQ：2818054601

“過硬的質量，優質的服務，完善的售后”，泰安辰茂永遠是您的首選，歡迎來電咨詢訂購！
