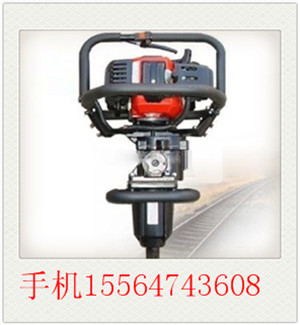

內燃扳手  nb-550型內燃扳手  60軌專用nb-550型內燃扳手

一、nb-550型內燃扳手工作原理

發動機輸出旋轉扭矩，通過離合器，傳動軸，錐齒輪換向減速機構實現旋轉扭矩的換向于減速，換向于減速后的扭矩由連接軸傳遞到有蓄力加力裝置作用的沖擊加力機構上，然后通過套筒對螺栓上的螺帽實現松開和鎖緊作業。

1. 檢查機器各部件應處于正常狀態；檢查發動機（按發動機說明書）應處于正常狀態。

2. 將換檔手柄放置于0位（空檔），轉動發動機數轉使其各部位有良好的潤滑。

3. 啟動發動機，進行短時間空轉，再調整油門使發動機處于中速運轉狀態。

4. 將換向手柄由空檔放置于你所需要的檔位（正轉或反轉）抬起操作手把，將套筒套在軌枕螺母上，旋轉離合器手柄，拉動離合器使之結合，套筒開始工作，當軌枕螺母松開或鎖緊按需要的技術要求時，松開離合器手柄，離合器自動復位（即脫離狀態），套筒停止工作，這就完成一條軌枕螺栓的松開或鎖緊的全過程。

5. 停止工作時，當手柄置于空檔位置放松油門，關閉發動機。

二、nb-550型內燃扳手技術特點

1、本設備采用了多項新技術，整機體積小、重量輕。

2、采用小型汽油發動機為動力，輸出功率大，可靠性高，可實現連續作業。

3、操作簡單方便，并可實現任意轉速狀態下的換向，方便現場應用。

4、具備套筒頭離合和螺栓（母）自動頂出機構，可實現發動機正常工作轉速狀態下連續松緊作業，大幅度提高作業效率。

5、整機可靠性高，作業質量好。

1. 錐齒輪減速換向機構每工作48小時，應檢查并添加潤滑脂一次；加力器每月檢查一次潤滑油。

2. 機器長時間不用時，應擦洗干凈，涂防腐油脂，存放在通風干燥處。

三、詳細參數：

汽油發動機

 類型：二沖程，強迫，冷風，單杠。

                    功率：1.47kw

                    排氣量：51.7cc, ￠44×34mm

                    燃油箱容量：1升

                    燃料混合比：25:1

                    轉數（空轉）:2700rpm±250

                    轉數（加載）：7120rpm

                    轉數（）：9880rpm

                    輸出：2.03 ps/6500  rpm

                    扭矩：0.34kg-m/550 rpm

                    壓縮率：7.4:1

                    燃油消耗率：380 g/ps.h

化油器  類型：膜片式

                   緊固扭矩范圍：550—1700n.m(406—1250 ft.1bs)

                   離合速度：1200rpm

重量    凈重：18kgs(39.601bs)

整體尺寸：650×280×380mm

四、nb-550型內燃扳手介紹：

nb-550內燃機動扳手結構緊湊、體積小、重量輕、機動性強，手把兩級震動，手提便攜、上下道方便，可不必封鎖線路作業，特別適用于道岔、隧道、橋涵等大中型養路機械不能作業的道床區域養路作業。
