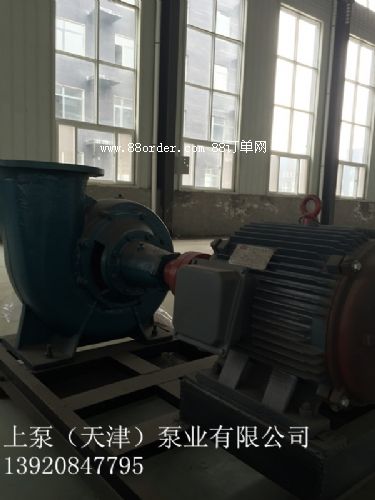

sh型泵系單級、雙吸、泵殼中開式離心泵，供吸送清水及物理化學性質類似于水的液體，

本型泵揚程在9米至140米時，流量為126立方米/時。液體最高溫度不得超過80度，適合于工廠，礦山，城市給水，電站，大型水利工程，農田灌溉和排澇等用，48sh—22大型泵還可作熱電站循環泵用。

泵型號的意義：10sh——13a

10——吸水口直徑被25除（即該泵吸水口直徑為250mm）

sh——單級雙吸臥式離心清水泵

13——比轉數被10除（即該泵的比轉數為130）

a——表示該泵換了不同外徑的葉輪。

sh型泵及s型泵統稱雙吸泵，其工作性能及配用電機大體相同。需要說明的是泵的旋轉方向不同，從電機端看sh型泵為逆時針旋轉，而s型泵則順時針。在實際使用中sh型泵更加廣泛。

結構說明：

sh型泵的吸入口與吐出口均在水泵軸心線下方，成水平方向，與軸線垂直位置。水泵泵蓋用雙頭螺栓及圓錐定位螺釘固定在泵體上，可以便于揭開檢查水泵內全部零件，無需拆卸進水，排出管路及電動機，因此檢修極為方便。

sh型泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承體。

泵體：鑄鐵制成。與泵蓋構成葉輪的工作室，進、出水流道的法蘭上制有安裝真空表和壓力表的管螺孔。管頸最低處制有放水的管螺孔。

泵蓋：鑄鐵制成。在上部制有安裝水封管及入氣管的管螺孔和起吊泵蓋的吊鉤。

葉輪：鑄鐵制成。其形狀是對稱的，在兩壁間有扭曲的葉片，液體從兩側面進入葉輪。制造時，經過靜平衡試驗。

軸：優質炭素鋼制成。軸的中央是葉輪，用鍵、軸套和兩邊的軸套螺母固定。軸的右端是安裝聯軸器的，與電動機直接聯接。在聯軸器端不允許用皮帶傳動，若需用皮帶傳動時，必須另設支架支持皮帶輪。

雙吸密封環：鑄鐵制成。防止水泵中高壓水漏回進水部分。在雙吸密封環上制有突起的半圓款環，嵌在泵體內，用來固定雙吸密封環。為易損零件，可多備件以便更換。

軸套：鑄鐵制作。用作固定葉輪位置及保護填料室內軸的磨損，亦為易損零件應多備件。
