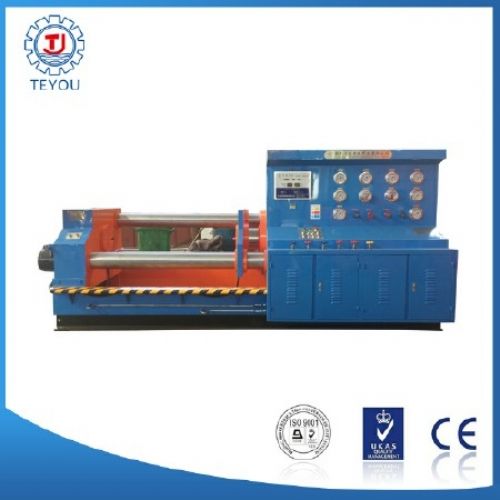

jwt型焊接式液壓閥門測試臺，以兩邊主機架上的密封盤和焊接閥門內孔為定位，焊接閥門坡口為密封。由該機的移動機架來夾緊焊接閥門兩端破口平面進行實驗工作。左向機架和密封盤為固定裝置，右向設有移動機架來活動，根據被試閥門的距離進行調節，對被測閥門無附加影響測試結果的外力，符合國家標準規定的閥門測試要求。

本機結構大體可分為液壓系統、機械結構、電器控制等系統組成。分左右機架、移動機架、液動供壓裝置及介質循環水箱系統等部件組成。工件壓緊是用移動機架油缸直接驅動來實現的，壓緊可靠。右向移動機架可根據被試閥門長短距離進行調節，并具有性能好，結構簡單等特點。該機配有低壓水泵和高壓液動供壓水泵裝置。
