ec2908-79e4單觸控雙輸出led色溫調光芯片

一．功能說明

工作電壓dc=12v（通過穩壓ldo-3.3v）

上電不工作，主燈2路led輸出，1路冷白，1路暖白，觸摸按鍵控制，起始亮度100％。

k1：燈光模式轉換鍵， 按第1下，冷白燈100％亮。按第2下，暖白燈100％亮。按第3下，冷白燈50％+暖白燈50％亮。

按第4下，滅，依次循環。

長按無極調光，一次長按下調，一次長按上調，依此循環。

帶不斷電亮度記憶功能：斷電后重新上電，起始亮度都為100％

指示燈:兩個藍白指示燈：上電主燈不工作，白色指示燈亮，主燈亮后白指示燈滅   ，藍指示燈與主燈同向，主燈亮藍指示燈亮，主燈滅藍指示燈滅。

短按切換主燈色溫時，手按下觸摸按鍵指示燈變成白色，松開變成藍色。

ec2908-79e4是一款電容式觸摸控制芯片，此款觸摸ic穿透力較強觸摸靈敏度高，支持單通道觸摸輸入和雙路 pwm 輸出，主要應用于觸摸調光led燈具:例如衛浴鏡燈、臺燈、櫥柜燈、小夜燈等。具有低功耗、高抗干擾、寬工作電壓范圍、燈光無頻閃、外圍器件少的突出優勢。

二． 電氣性能（主控參數）(vdd=3.0v，gnd=0，ta=25℃,)

參數 符號 最小值 典型值 最大值 單位 條件

工作電壓 vdd 2.2 3.0 5.0 v

工作電流 iop 1.5 ma

靜態電流 istb 5 ua vdd=5.0v

驅動電流低電平輸出 iol 21 ma vdd=5.0v,vol=0.6v

驅動電流高電平輸出 ioh 3.5 ma vdd=5.0v,voh=vdd-0.6v

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 85 ℃

儲存溫度 tstg -40 25 150 ℃

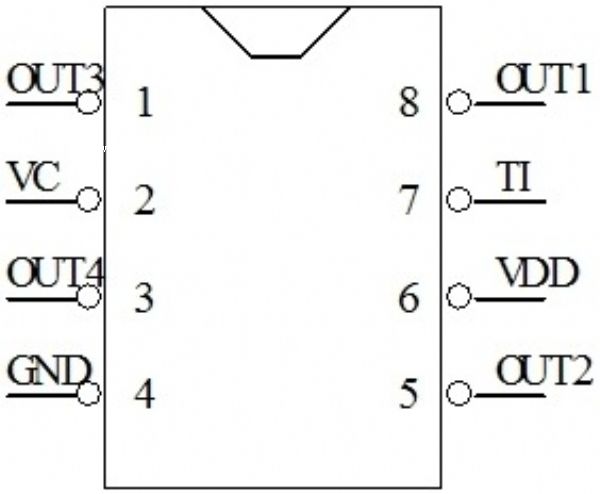

三． 封裝腳位圖（sop8）

管腳號 符號 功能描述

1 out3 藍指示燈，低電平有效

2 vc 靈敏度調節

3 out4 白指示燈，低電平有效

4 gnd 電源負

5 out2 白主燈，高電平有效

6 vdd 電源正

7 ti 觸摸輸入

8 out1 暖主燈，高電平有效

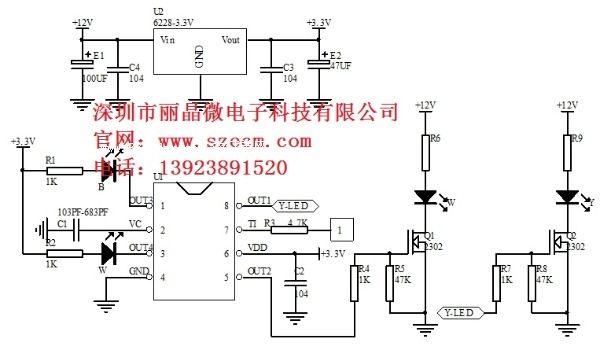

四． 參考電路圖：

五． 封裝尺寸圖（sop8）

六． 版本說明

版本 日期 描述

ec2908-6424 2020/4/27 v02

ec2908-79e4 2020/11/13 v03
