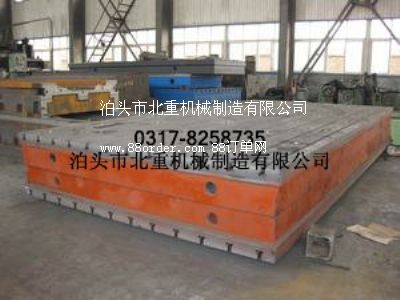

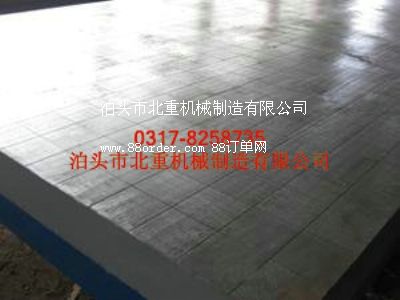

鉚焊平臺 是鑄鐵平臺的一種,用于鉚焊工藝的基礎平臺, 鉚焊平臺   工作面上有孔和t型槽,孔主要用來清理鉚焊時的一些鐵渣和焊接廢棄物,t型槽主要是用來固定焊接件.機床工作臺按其準確度級別分為00,0,1,2,3幾個等級,其中2級以上的鑄鐵平臺用于以涂色法檢驗工件的平面度誤差,以光隙法或指示表法檢驗工件的直線度誤差,在測量工作中也常利用它的測量平面作為定位平面;3級的鑄鐵平臺一般供鉗工劃線作業,鉗工鉚焊作業,以及其他鉗工裝配作業等.鑄鐵平臺是各種機械制造檢驗中不可缺少的平面基準量具.

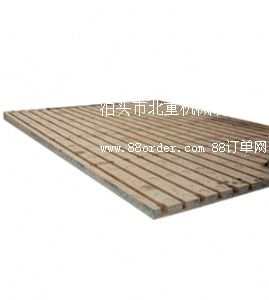

t型槽鉚焊平臺 平面度計算公式: http://

000級:1×(1+d/1000)1級:8×(1+d/1000)

00級:2×(1+d/1000)2級:16×(1+d/1000)

0級:4×(1+d/1000)3級:40×(1+d/1000)

注:①式中:d—鉚焊平臺工作面對角線長度,單位為mm

②距鉚焊平臺工作表面邊緣0.02α(最大為20mm)范圍內平面度公差不計,且任意一點都不高于工作面.

鉚焊平臺 規格(長×寬)mm 鉚焊平臺精度

泊頭市北重機械制造有限公司電話：0317-8258735        15720411735
