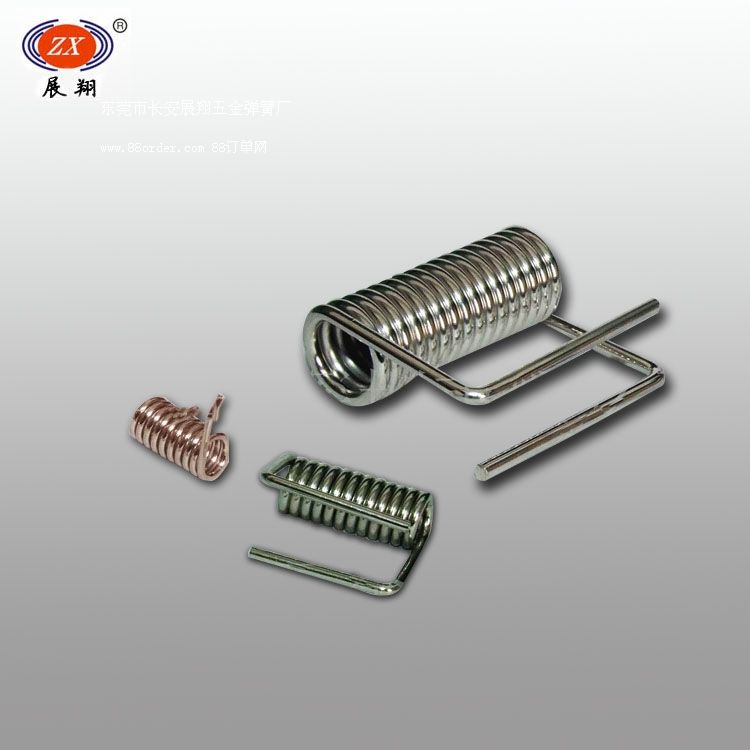

不銹鋼扭簧介紹

　　各圈或是緊密圍繞或是分開圍繞，能適任扭轉負荷（與彈簧軸線成直角）。彈簧之末端可繞成鉤狀或直扭轉臂。

扭簧的設計參數

　　不銹鋼扭轉彈簧定制（torsion spring）乃變體彈簧之極至，由單扭簧至雙扭簧異形扭簧，乃至各種扭桿之變形，得依設計成型。

　　扭轉彈簧（torsion spring）為所有彈簧類別中設計原理較為復雜的一種，型式的變化亦相當活潑，故設計時所涉及的理論也最為煩索。因此設計時亦較難掌握

　　扭轉彈簧之必要資料：

　�。�1） 自由長度。

　�。�2） 控制直徑：(a)外徑、(b)內徑、(c)所套管之內徑，或所穿越圓桿之外徑。

　�。�3） 鋼絲尺寸“線徑”。

　�。�4） 材料（種類及等級）。

　�。�5） 圈數：（a）總?cè)��?shù)及右旋或左旋。

　�。�6） 扭轉力：偏轉至某一角度之磅數。

　�。�7） 最大撓度（自由位置算起之角度）。

　　（8） 末端之形式。

　　請注明：材料直徑，外徑，扭臂長，自由高度，以及其它幾何尺寸，如導矩（t 1 t 2…… t j ）和對應和對應扭轉角度（ψ ）

扭轉度計算

　　彈簧扭轉的時候材料是拉伸或者剪切狀態比如談到的扭轉度計算，因此這個可扭轉的角度限制最后是因為材料的失效而造成的，當材料發生塑性變形時無法恢復原來狀態。因此最后歸結為材料的抗拉強度跟抗剪強度，當然用第四強度理論計算得到的von mises 應力為材料可承受的最大強度，結合彈簧的長度，便可以計算出最大允許扭轉角度.
