高速6頭led自動貼片機  xjs- s206
一、產品介紹
   伴隨led行業高速發展，對自動化設備的產品、品質要求更高，鑫久盛自動化隆重推出xjs-s206型自動貼片機，xjs-s206采用全絲桿+線性導軌+全伺服為設計理念， 追求高速完成貼片的同時，充分保障設備高速運行的穩定性，是一款性價比極佳的led貼片機。

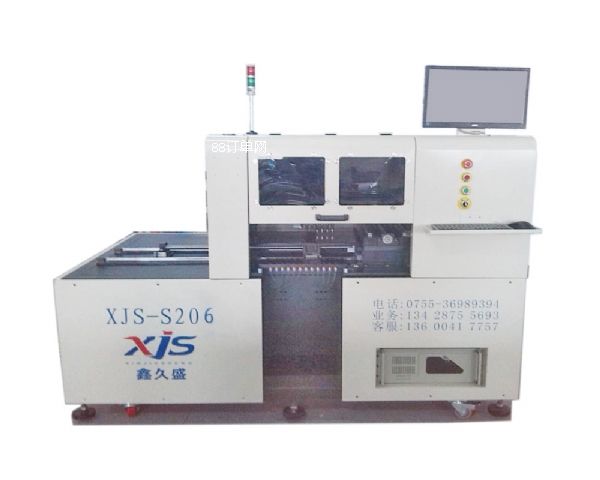

二、產品圖片
 見上。。。
三、功能特點
1、 x軸、y軸、送料平臺都采用高精度的進口研磨級絲桿，提高設備運行精度及傳運速度；
2、 視覺校正系統，mark點識別，為貼片精度保駕護航。
3、 貼片頭z軸采用6組進口高速伺服傳動+進口花鍵，高效完成led取料、放料；
4、 功能強大：配置不同的喂料器，可完成多種led產品的貼裝要求。
5、 操作簡單：中文圖形操作界面，易于操作。編程簡潔,可儲存編輯好文件,隨意調用；
6、 維護方便：設計簡潔，易于維護。更換配件成本低,維護成本低。
7、 整機軟件、線路、硬件結構都由本公司自主研發，具有自主知識產權。

四、應用范圍

燈具類：日光燈、球泡燈、吸頂燈、平板燈、面板燈、蠟燭燈等

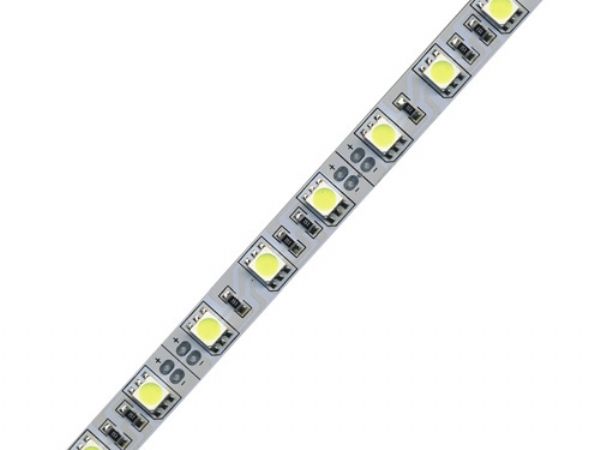

亮化類：軟燈條、硬燈條、廣告模組等
貼屏類：led表貼屏

五、參考配置
1、控制系統:工控電腦+精度運動控制卡+品牌液晶顯示器
2、軟件系統:鑫久盛自主研發中文操作系統
3、運動電機:日本松下原裝電機
4、貼裝吸嘴:自主研發多款型號吸嘴
5、滑動裝置:研磨絲桿+線性導軌
6、視覺裝置：mark點識別+進口相機元器件識別
7、送料器：采用日本雅馬哈氣動飛達
六、技術參數


技術參數
設備型號	xjs- 206
最大電路板面積	1300(x)╳350(y)╳25(z)mm
z軸最大移動范圍	20mm
pcb滑臺最大移動范圍	1300mm
最大貼片速度	25000cph
平均貼片速度	22000-25000cph
定位精度	0.01mm
吸嘴緩沖范圍	4.0
電源	220v, 50hz
控制方式	pc電腦
壓縮空氣	0.65-0.75mpa
平均功率	800w
帶式喂料器	8、12、16、24mm飛達
適用范圍	0603以上阻容件及各種2835、3528、3014、4014、5050、5630、5730、7070等led芯片, 并兼容各種大功率芯片貼裝
可放喂料器數量	12個
使用電機	松下交流伺服電機
貼裝頭	6頭
運動驅動系統	高級交流伺服系統
元件角度	0-360°任意角度，運動中同步旋轉
x/y運行模式	新一代直線插補聯動自主開發軟件
氣源	進口真空發生器
操作系統	鑫久盛自主研發
編程方式	點對點教習編程，視覺編程，可優化
產品重量	900kg
外觀尺寸	2000mm *1100mm *1300mm
尺寸	2000mm *1100mm *1300mm
