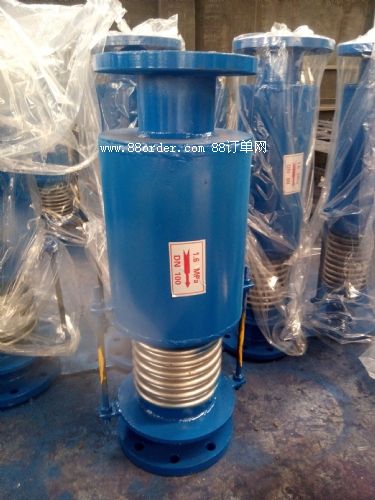

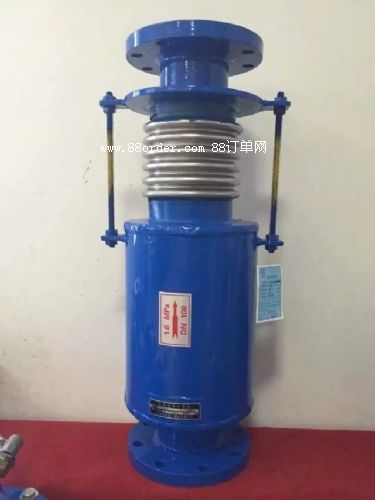

內外壓力平衡式波紋補償器,從根本上解決了盲板力對固定支架的推力問題,從而簡化了固定支架的設計和施工,降低了工程造價.

補償器由內壓補償器和外壓補償器連接而成。

用途：內外壓力平衡式波紋補償器，從根本上解決了盲板力對固定支架的推力問題，從而簡化了固定支架的設計和施工，降低了工程造價。

型號：波紋管制造廠生產dn100-dn1600，壓力級別0.25mpa-2.5mpa

舉例：1.6np200*8j

表示：工作壓力為1.6mpa，通徑dn=400mm，波數為4，接管連接的內外壓平衡式波紋補償器。

使用說明：

內外壓平衡式波紋補償器，能補償管道系統中的軸向位移，內壓推力自身平衡，本結構可用于不宜設置固定支架的高物位置管線中。

內外壓平衡式波紋補償器對支座作用力的計算：

軸向彈性力：fx=kx*(f*x)

式　　　中：kx-軸向剛度n/mm

x-軸向?qū)嶋H變形量mm

f-計算系數，當預變形(包括△x=0時)f=1/2，當不進行預變形時，f=1。
